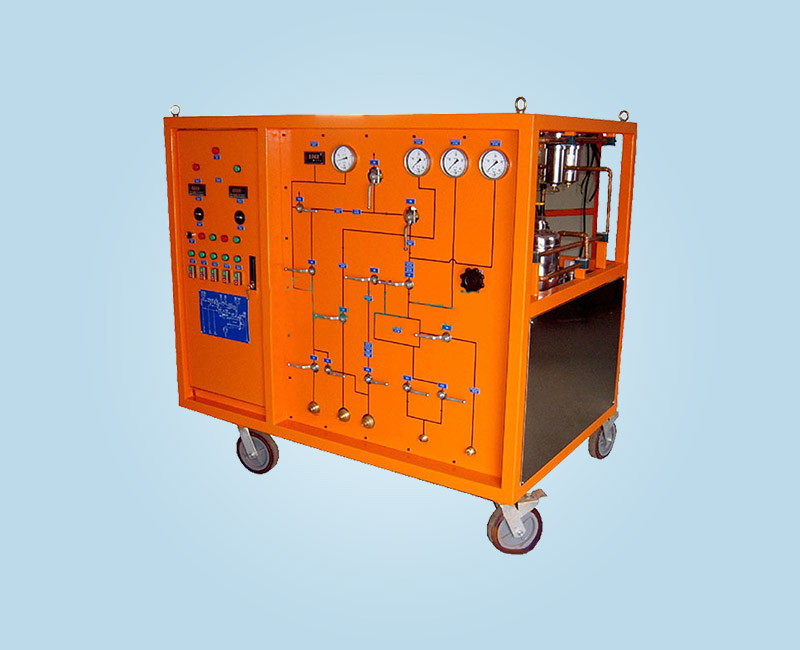

WXQH-60 SF6气体回收净化装置

产品分类: SF6测试设备

一、产品概况WXQH-60 SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门, 对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。 回收装置适用SF6电器及

订购热线:15172499955

立即咨询

★ 产品介绍

WXQH-60 SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门, 对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。回收装置适用SF6电器及GIS组合电器等。

该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准,装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成。


★ 产品功能

1、对装置本机以及电器设备抽真空和真空度的测量;

2、对电器设备中的气体进行回收;

3、对回收和回充的SF6气体进行干燥、净化处理;

4、对SF6电器进行充气;

5、对电器中SF6气体进行压缩贮存。



★ 产品别称

SF6气体回收净化装置、sf6气体回收车、sf6回收装置、sf6气体回收装置。



★ 产品特点

  • 采用德国DILO公司系统原理,设计先进,功能齐全,结构合理,操作简洁明了。

  • 压缩系统引进国外压缩技术的双级单动压缩机,该压缩机可将SF6气体直接压缩成液态贮存SF6贮罐内,(或采用辅助制冷压缩贮存),实现了SF6气体的无油快速回收。

  • 抽真空系统采用双级旋片式真空泵,真空速率快,并在系统中设有防止返回油装置。

  • 回收增压系统采用单级旋片泵(隔膜泵)回收残压低,速度快。

  • 净化系统采用美国派尼尔公司原理过滤器,过滤器增加采用内置真空电加热及内装高效吸附剂,净化效果更加显著(无须频繁更换吸附剂)。

  • 装置电气系统三相电源自动确认、调整。

  • 装置控制系统采用SF6专用阀门,比国外同类产品球阀更可靠。

  • 贮存系统可按用户需求任意配备各种规格容量的贮液罐。

  • 设备采用风冷移动式,可在无外部水源情况下使用。



★ 产品参数

主要性能及技术参数

WXQH-60

装置极限真空度(Pa)

<10

装置真空泵速率

M3/h(L/s)

14.4(4)

28.8(8)

108(30)

54(15)

108(30)

54(15)

108(30)

54(15)

108(30)

252(70)


装置充气速率(M3/h)

>5

>6

>8

装置回收初压力(Mpa)

≤0.8

装置回收终压力(Kpa)

1-5(按产品技术要求)

装置压缩回收速率(M3/h)

15

16

22-38

40


装置年泄露率(%)

<1

装置高设计压力(Mpa)

4.0(按产品技术要求)

储罐规格(M3)

0.05m3/0.1m3/0.2m3/0.4m3/0.6m3/1m3

干燥再生净化过滤方式

真空加热活化自再生处理


选配配置

一)、压缩机和真空泵选配配置:

  可选项

          类型

                           主要参数

  压缩机

          无油

                   回收速度:0-150kg/h

          有油

                   回收速度:O-120kg/h

  真空泵

       双级旋片式

                   抽真空速度:64m3/h

       单级旋片抽

                   抽真空速度:200m3/h

       罗茨泵组抽

                   抽真空速度:253m3/h

二)、SF6储罐选用型号:

                 型号(m3

0.2

0.4

0.6

1.0

2.0


                 容积(L)

      200

      400

     600

    1000

    2000


                 容器类别

二类

             设计压力(Mpa)

4.0

               大储量(kg)

200

400

600

1000

2000


备注:本工厂可根据用户特殊要求定制各种配置回收装置。
