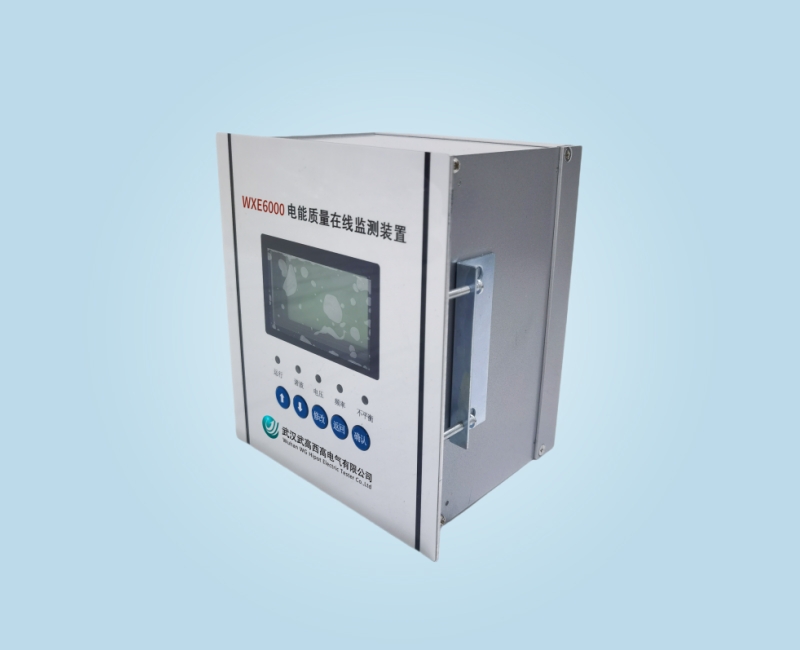

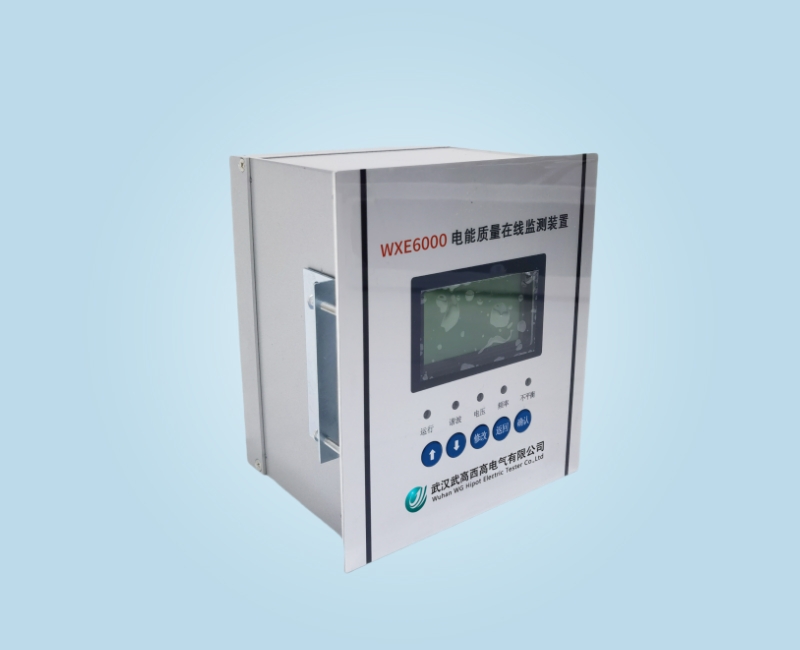

WXE6000 电能质量在线监测装置

一、产品概述
       随着电力电子装置的广泛使用，非线性负荷不断增加，电网中的谐波含量也不断上升，谐波污染对电力系统安全、稳定、经济运行构成潜在威胁，给周围电气环境带来极大影响。如：消耗电力系统的无功储备；增加输电线损耗；增加了电机的附加谐波损耗，使其发热，缩短使用寿命；使电能测量产生较大误差；造成重要的和敏感的自动控制和保护装置工作紊乱，误动和拒动的现象增加，导致可靠性下降等。
       电能质量监测装置是我公司新一代产品，能够实时监测和分析电网中母线及线路的电压和电流的基波及2～25次谐波，并通过RS485或RS232通信接口将数据上传至后台监控系统，满足用户对电能质量的监测要求。本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

       二、功能及特点
       1.采用先进的工业级中央处理器，运算速度快、工作状态稳定、抗干扰性能强。
       2.装置采用频率自动锁定技术，当系统频率发生变化后，装置仍能得出正确的分析结果。
       3.基于快速傅里叶变换原理，运算结果快速准确，可对电力线路的基波及2至25次谐波电压、电流、总谐波畸变率进行日常监测。
       4.人机界面友好，汉字显示，操作简单、直观。

       三、技术参数
       3.1 环境要求
       户内使用，通风应良好 。- 3
       环境温度：-10℃ ～ +50℃
       相对湿度：小于90%，表面无凝露 。
       大气压力：80 ～ 110Kpa 。
       海拔高度：< 2000m 。
       周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
       3.2 技术参数
       工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤20W。
       信号的测量范围：电压：5~450V；PT回路功耗 0.5VA/相。
       电流：0.06A ~6A；CT回路功耗 0.5VA/相。
       通信接口：RS232/485（任选其一，请在订货时说明），波特率600～19200bps。
       通信规约：103规约/modbus（串口）

四、面板说明
       电能质量在线监测装置面板示意图见图1所示：

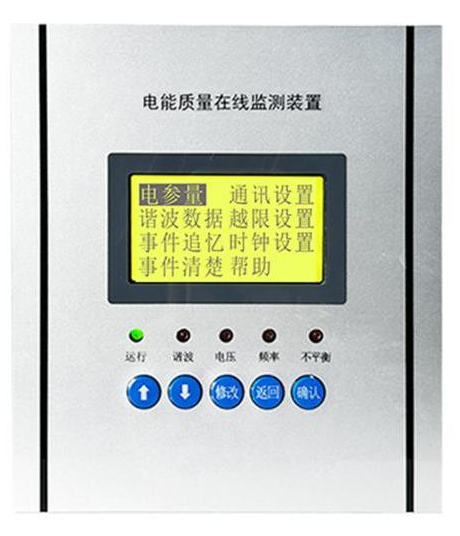

       图1前面板图
       液晶显示器：128×64图形点阵液晶，全中文显示。
       指示灯：指示系统当前运行状态
       运行：装置工作正常时，“运行”灯有规律的闪烁。
       谐波：当电压、电流谐波越限后点亮
       电压：当电压越限后点亮。
       频率：当频率越限后点亮
       不平衡：当电压电流不平衡越限后点亮
