WXJY-ZX绝缘工器具检验成套装置

一、产品概述

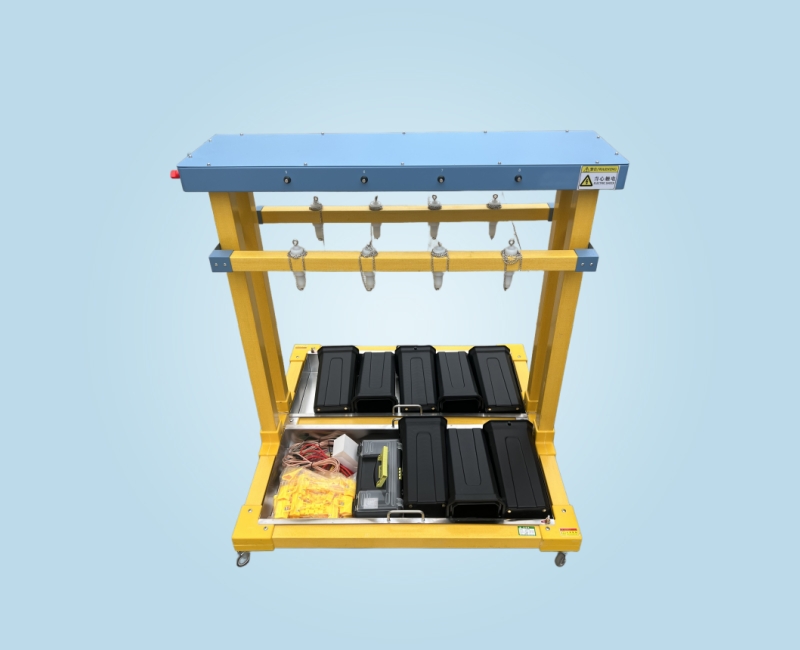

       WXJY-ZX 绝缘工器具检验成套装置及可移动支架盛水水槽是绝缘靴（手套）批量试验的专用设备，有效地解决了以往不规则的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全，可靠的鉴别绝缘靴（手套）的泄漏电流，绝缘老化和工频耐压等参数。绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》及DL/T1476-2015《电力安全工器具预防性试验规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。
       我司自动脱扣装置是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)的要求基础上，我公司自行研发生产以来，本产品各项指标均符合国标的要求。并按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值；产品适用于所有与电力相关行业。

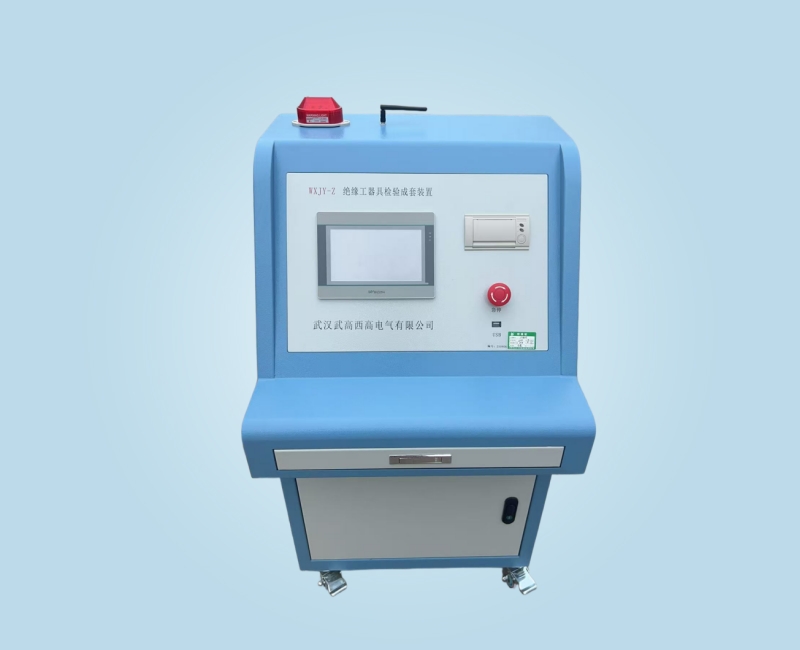

       该产品采用了先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。测试项目设定后自动进行测试，无须人工干预。

二、基本功能
1、安全工器具成套装置，具备35kV及以下绝缘手套、绝缘靴、绝缘杆、验电器工器具试验功能。
2、高压电压、高压电流、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。
3、智能化工作过程，任选自动方式和手动方式，各个被测品的界面集成在控制台上，可以任意切换。
4、独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果。
5、具备过压保护、过流、闪络保护，自设定输出电压、高压电流上限、低压电流上限和试验时间。
6、具有回零检测功能，自动回零后方可进行试验。
7、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
8、超过设定低压电流时，自动切断电压输出，降压回零，超过设定高压电流时，高压分合装置能分断每路被试品，其他路继续试验，超过闪络保护值后，自动降压回零保护。
9、配置充气式绝缘变压器，和控制台配套全套全自动化使用，底部带轮，方便移动。
10、配置绝缘手套靴试验电极装置。
11、配置验电器试验电极、绝缘杆试验电极。

三、主要技术参数
（1）电源输入电压：220V±10%，50Hz。
（2）控制箱输出电压：0～250V。
（3）控制箱输出电流：不小于40A。
（4）额定输出电压：100kV。
（5）额定输出容量：10kVA。
（6）泄漏电流指示表头至高量程：不小于19.9mA。
（7）电压测量误差：±1.5%。
（8）泄漏电流测量误差：±1.5%。
（9）泄漏电流分辨率：0.1mA。
（10）泄漏电流采集方式：无线采集
（11）无线传输距离≥10m
（12）保护方式：过流保护、过压保护、过流保护、自动脱扣保护
（13）试验方式：干式试验法（钢珠）、湿式试验法（水）
（14）绝缘支架电源：DC12V
