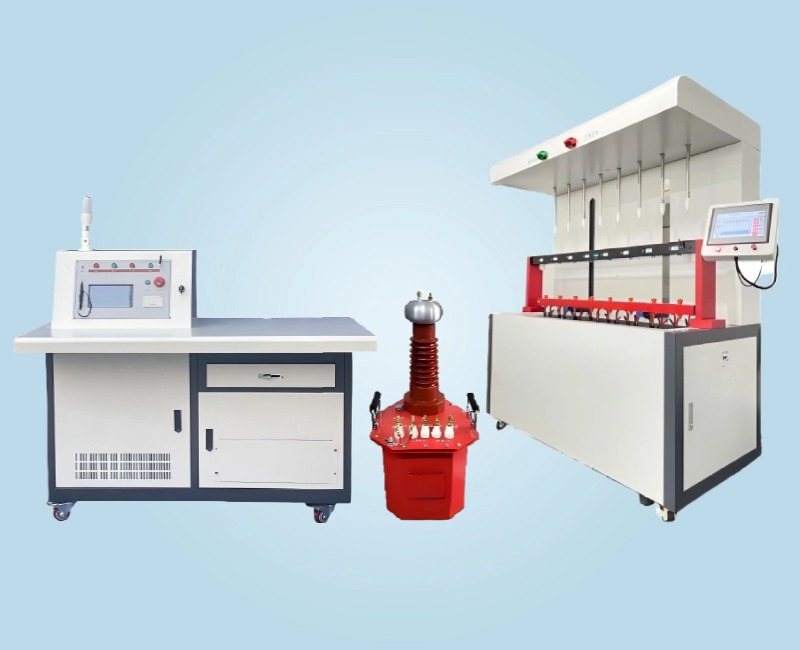

WXJY-Z 全自动注水绝缘靴（手套）耐压装置

一、产品概述

     WXJY-Z 全自动注水绝缘靴（手套）耐压装置是根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DLT 1476-2023电力安全工器具预防性试验规程》、《GBT 17622-2008带电作业用绝缘手套》、《CB21148 2020足部防护 安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。在我公司原有自动脱扣绝缘手套绝缘靴耐压装置的基础上，研制了全自动注水绝缘手套绝缘靴注水装置，可以按规程的要求对绝缘手套自动注水后，具进行智能化绝缘耐压试验，绝缘手套和绝缘靴的耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

二、主要技术指标

       2.1、装置输出电压量程：AC 0~50kV（控制箱或控制台输出AC 0~250V）

       2.2、装置额定输出容量：5kVA

       2.3、装置输入电流：0~20A

       2.4、泄漏电流测量量程：0~30.0mA

       2.5、泄漏电流测量误差：1.0%±3个字

       2.6、泄漏电流分辨率：0.01 mA

       2.7、电压测量误差：≤1%示值±0.1%量程

       2.8、电流测量误差：≤1%示值±0.1%量程

       2.9、数显计时：0 ~ 999S

       2.10、控制台外形尺寸：1300×940×860（mm）

       2.11、注水装置外形尺寸:1900×950×1860(mm)

       2.12、控制箱重量：20kg（控制台重量：50kg）

       2.13、注水装置重量:200kg

三、被试品测量类型

 带电作业用绝缘手套、辅助型绝缘手套、绝缘鞋（鞋）试验。

四、功能特点

4.1、全自动注水绝缘靴（手套）耐压装置可以同时进行8只绝缘手套或绝缘靴的工频耐压试验，并测量每只试品的泄漏电流。

        4.2、绝缘手套试验时，注水采用全自动注水方式，试验人员只需按要求装夹好手套，在全自动注水装置的操作界面中选择绝缘手套的级别（级别有0级、1级、2级、3级、4级）后，全自动注水装置会依据《DL/T1476-2023电力安全工器具预防性试验规程》、《GB/T17622-2008带电作业绝缘手套》等规程规定：自动设定手套袖口到水面的距离后注水，待水套注水完成后，注水装置向水槽内注水，最终保证手套内外水面一致。

        4.3、绝缘鞋试验时，在绝缘鞋里面放置小钢珠，采用干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后不易晒干的做法。在水槽的底部放置海绵，将绝缘靴放置在海绵上，水槽内的注水采用自动注水方式，注水的水位是将海绵浸满水位为止。

       4.4、全自动注水装置采用嵌入式一体机控制，可以实现一键注水，具有试品位置检测、手套内水位检测、水槽的水位检测、自动复位等多项功能，确定试验的准确性、安全性、使试验设备的使用、维护更便捷。

       4.5、全自动注水装置采用15寸操作终端作为人机对话界面。人机对话界面中的注水状态全程具有状态提示。

       4.6、全自动注水装置上的泄露电流采集盒，8路泄露电流就地采样、无线传输至控制主机，并采用高亮的LED显示模块显示。采集盒采用锂电池供电，锂电池电量以电量百分比显示。高压分断脱扣机构全部采用电磁铁和弹簧结构，任意一路击穿时或超过设定泄漏电流值时，该路试品将极速脱离试验，不影响其它试品进行试验。

       4.7、安全工器具耐压控制装置采用触控大屏汉字显示，显示信息量大，一屏同时显示试验电压、低压输出电流、8路高压泄漏电流、计时时间等参数以及汉字提示内容。

       4.8、安全工器具耐压控制装置采用高细度的步进电机控制调压器升压过程，全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压、计时到、自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并自动保存测试结果。

       4.9、试验变压器的变比根据所配置的变压器设定升压变比，可以与客户现有变压器相互配套。

       4.10、装置也可以按需要选配上位机软件，用户可根据需要选择配置电脑，上位机软件可控制设备整个升压降压过程，数据显示测量，报告生成打印，上传。
