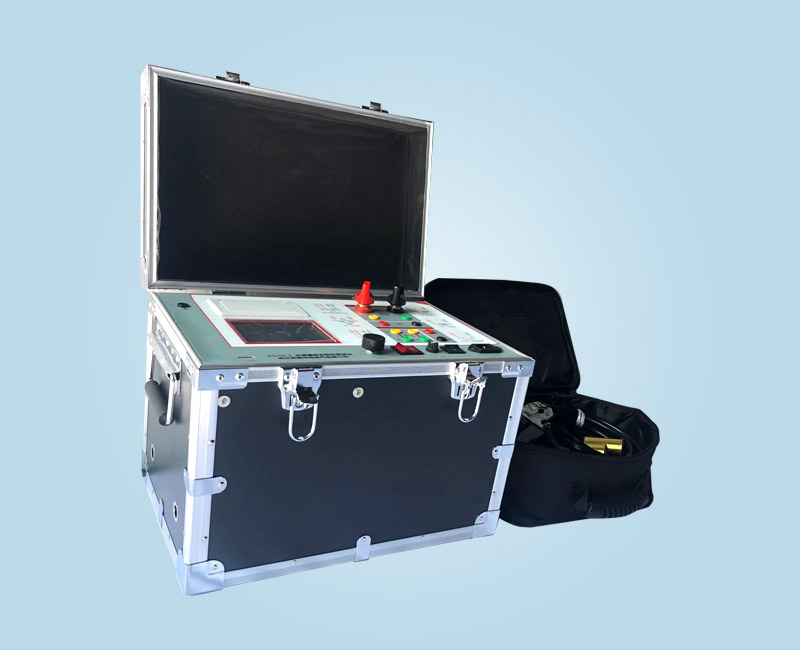

WXHG-E 互感器综合测试仪
产品分类： 互感器检测仪器
1.设计用途设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。2.参考标准GB 1207-2006、GB 1208-20063.主要特征•支持检测CT和PT•满足 GB1207、GB1208等规程要求.•无需外接其它辅助设备，单机即可完成所有检测项目.•自带微型快速打印机、可直接现场打印测试结果.•&nb
订购热线：15172499955
立即咨询★ 设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
★ 参考标准
GB 1207-2006、GB 1208-2006
★ 产品特点
• 支持检测CT和PT • 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目. • 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单. • 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值. • 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失. • 小巧轻便≤22Kg，非常利于现场测试.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
★ 产品功能
CT（保护类、计量类） | PT |
• 伏安特性（励磁特性）曲线 | • 伏安特性（励磁特性）曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出5%和10%的误差曲线 | • 变比测量 |
• 变比测量 | • 极性判断 |
• 比差测量 | • 比差测量 |
• 角差测量 | • 角差测量 |
• 极性判断 | • 交流耐压测试 |
• 一次通流测试 | • 二次负荷测试 |
• 交流耐压测试 | • 二次绕组测试 |
• 二次负荷测试 | • 铁心自动退磁 |
•二次绕组测试 | |
• 铁心自动退磁 |
★ 技术参数
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～1000V（0-20A） | |
输出电流 | 0～600A（0-5V） | |
二次绕组 电阻测量 | 范围 | 0.1～300Ω |
精度 | 0.5%±1mΩ | |
二次实际 负荷测量 | 范围 | 5～300VA |
精度 | ≤0.5% | |
CT/PT 角差测量 | 精度 | ±4min |
分辨率 | 0.1min | |
CT/PT 比差测量 | 精度 | ≤0.05% |
分辨率 | 0.1 | |
CT 变比测量 | 范围 | 5-25000A/5A(5000A/1A) |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | 1-10000 |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
尺寸 | 380mm × 240mm × 260mm | |
重量 | ≤22Kg | |
