WXRS-20B 变压器直流电阻测试仪（不带助磁）
产品分类： 变压器测试仪
该仪器是集三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色高分辨率工业显示屏，全触控操作，具有中文菜单提示功能，操作简便直观，测试速度快，准确度高，量程宽。
订购热线：15172499955
立即咨询1 概述
对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色高分辨率工业显示屏，全触控操作，具有中文菜单提示功能，操作简便直观，测试速度快，准确度高，量程宽。
2 包装内容
收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的本公司销售处。
请检查您是否在整套设备中收到下列物品：
标配：
√1台测试仪
√1套测试线（黄色、绿色、红色、黑色各1条）
√1条三芯电源线
√1条接地线
√3支保险管
√2卷打印纸
√1份印刷版用户手册
√1份出厂测试报告
√1份合格证及保修卡
3 主要功能与特点
3.1 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。
3.2 测试电源最高输出电流20A，测试范围0～200Ω，满足绝大多数变压器的测试需求；并且具有消磁功能，可减小大电流测试时变压器剩磁大的危害。
3.3 测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。
3.4 仪器具有反电动势保护、断线保护和断电保护等多种保护功能。
3.5 仪器配有热敏打印机，本机存储数据200条，支持优盘海量存储。
3.6 工业级7寸真彩大屏显示，清新简约显示风格设计，全触控操作，为您创建舒适便捷的人机交互体验。
4 主要技术指标
技术指标 | |
输出电流 | 单相 20A、10A、5A、1A、0.1A 三相 10A+10A、5A+5A、1A+1A、0.1A+0.1A |
测量范围 | 单相20 A档 0.5mΩ～ 1 Ω 10 A档 1.0mΩ～ 2 Ω 5 A档 10 mΩ～ 4 Ω 1 A档 0.1Ω～ 20Ω 0.1A档 2.0Ω～ 200Ω 三相 10A + 10A档 0.5mΩ ～ 0.8 Ω 5 A + 5 A档 10 mΩ ～ 1.6 Ω 1 A + 1 A档 0.1 Ω ～ 8.0 Ω 0.1A+0.1A档 2.0 Ω ～ 80 Ω |
准 确 度 | ±(读数×0.2%+2个字) |
工作电源 | AC220V±10%, 50/60Hz |
使用温度 | -10℃～50℃ |
相对湿度 | ＜90%，不结露 |
仪器体积 | 400×315×223mm |
仪器重量 | 9kg |

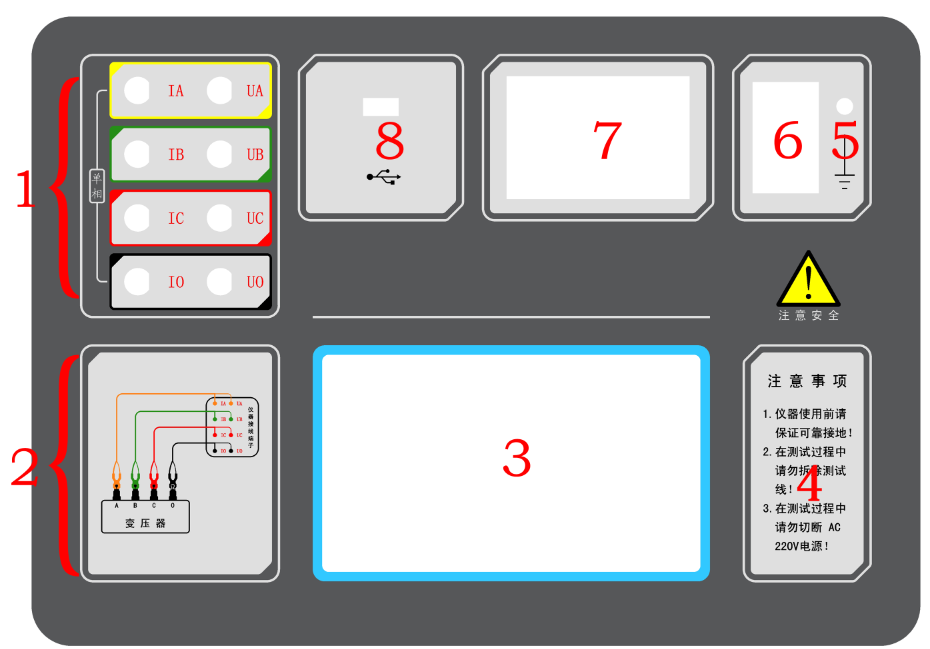

5 面板介绍
1. 接线端子。 接变压器的套管。 |
2. 测试接线图。 |
3. 电容触摸屏。 显示屏尺寸7.0寸；分辨率1024×600。 |
4. 注意事项。 |
5. 接地端子。 仪器必须可靠接地，现场接地点可能有油漆或锈蚀，必须清除干净。 |
6. 电源开关键。 打开电源开关键约2S开机。 |
7. 打印机。 打印测试结果。 |
8. 优盘接口。 外接优盘用，用来存储测试数据；请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。 |
