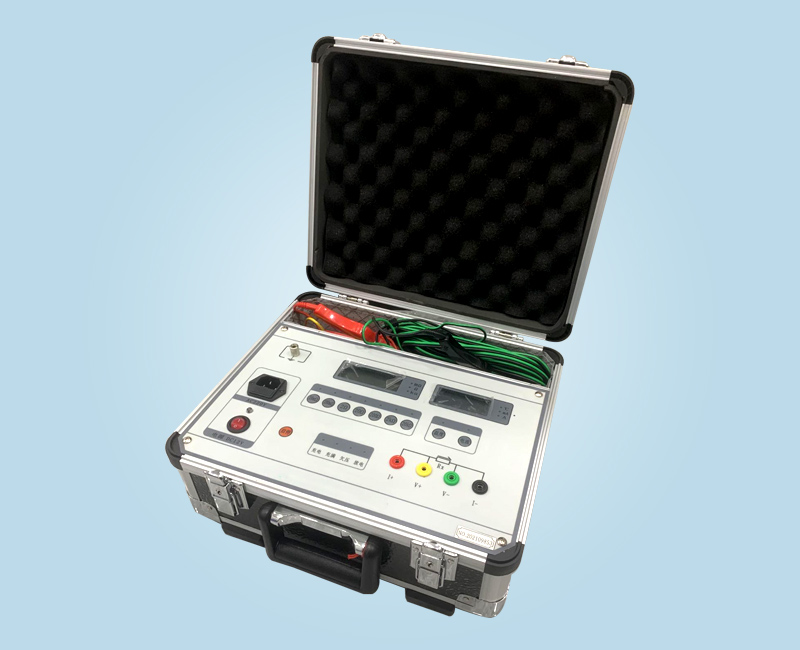

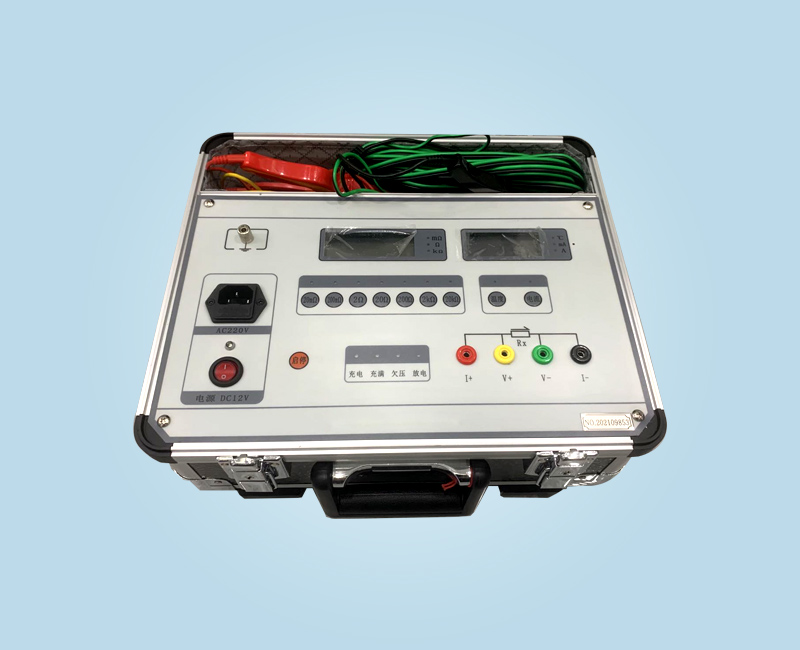

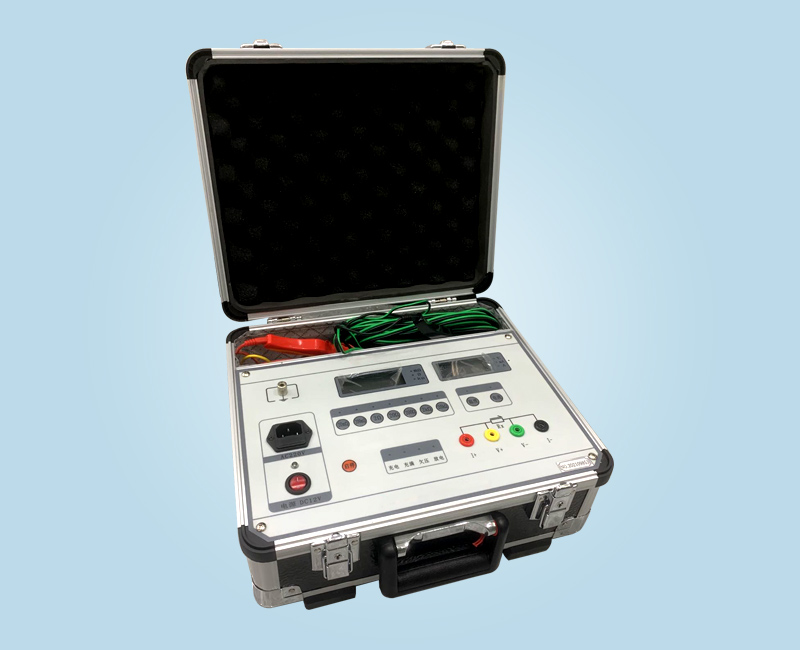

WXZR-2A直流电阻测试仪

★ 产品介绍

   WXZR-2A直流电阻测试仪简介：变压器绕组的直流电阻测试是变压器在交接、大修和改变分 接开关后，必不可少的试验项目。通过测量变压器绕组的直流电 阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开 路，以及分接开关的接触是否良好等情况。在以前对直阻的测量 均采用 QJ44 双臂电桥来测量，而这类电桥的测量电流为毫安级， 测量起来时间需要很长，而且精度也较低。为了改变这种状况， 缩短测量时间以及减轻测试人员的工作负担，本公司开发了 WXZR-2A 直流电阻测试仪。 本产品是取代直流单、双臂电桥的高精度换代产品。仪器采 用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示 部分由四位半 LCD 液晶显示测量结果，三位半 LCD 液晶显示环 境温度或测试电流值，克服了其它同类产品由 LED 显示值在阳 光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测 速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测 试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电 池组（12V），交直流两用，便于现场及野外测试。 本产品符合 DLT 845.3-2004《电阻测量装置通用技术条件 第 3 部分直流电阻测试仪》的要求。

★ 用途

是测量电力变压器、大型电机、互感器等各种感性负载的直 流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

★ 功能特点

l 测试速度快：本仪器最大输出充电电流可达 2A，测量时 能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短 了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍；

l  准确度高：本仪器除了采用先进的四端子测量法外，而 且还采用先进的恒流电源技术，使得对感性负载充电电流保持在 一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了 测量准确度。并且采用国外进口优质元器件，测量结果准确度高， 重复性好；

l 测量范围广：电阻测量范围为 1μΩ～2KΩ，量程广；

l 交直流两用：本仪器内附可充电电池组，交直流供电， 便携式设计，使用、携带方便；

★ 技术参数
