WXGT-A 杆塔接地电阻测试仪

本仪器适用于测量避雷线直接接地的输电线路杆塔接地电阻。杆塔塔身和本档避雷线电阻、后续（或两侧）各档链行回路等效阻抗中的电阻分量等形成一个回路，通过测量仪内部电源电势，在该回路中产生电流，通过全电路欧姆定律得出所测杆塔的接地电阻值。

1、型号说明

 2、面板介绍

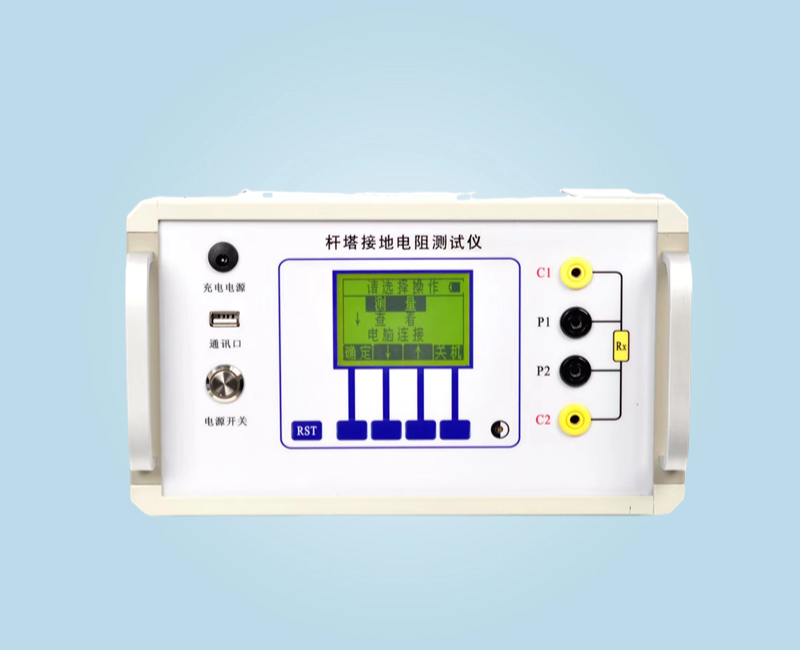

杆塔接地电阻测量仪主机面板结构

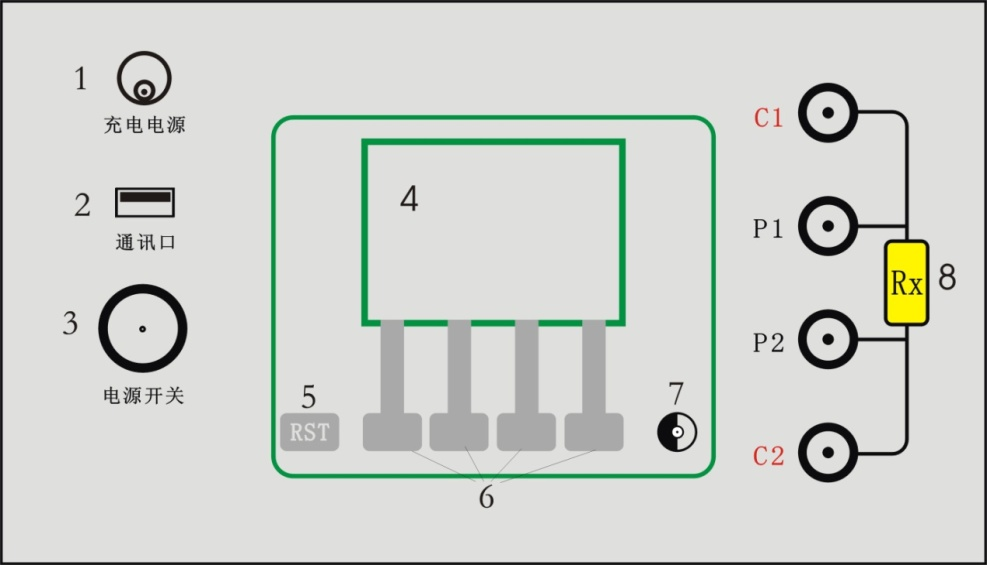

图 1 面板介绍

1.充电电源插孔---仪器充电时连接充电器

2.USB通讯接口---用来向PC机传送数据

3.电源开关---开关测量仪的恒流源电源

4.液晶显示屏---显示测量数据

5.复位按钮---按下后系统将回到启动时的初始状态

6.操作键盘---各按键的功能由屏幕上的对应区域名称决定

7.对比度调节旋钮---调节LCD显示屏对比度

8.测试钳接线端口---连接测量钳

3、主要参数

测量仪主要技术参数如表1所示：

                                                         表1 主要参数

4、主要特点

1. 测量时无需放线，降低现场测量的劳动强度 。

2. 电压输出为高精度数控直流源，具有测量范围宽、输出电流大、纹波干扰极小的特点 。

3. LCD同时显示电压值、实测电流值及电阻，便于操作及进行误差分析 。

4. 内部电路选用高精度元器件，性能稳定 。

5. 测量准确，所测值可认为是实际杆塔接地电阻值 。

6. 测量仪具备数据存储和查看功能 。

7. 若本仪器在5分钟内无任何操作，进入节电模式自动关机。

8. 外壳采用特殊材料，机械强度高，具有一定抗震防摔能力 。
