WXDY-420KVAR噪音平衡负载系统

一、产品概述

       本产品是由本公司自行研发生产的电容柜噪音平衡负载系统，该控制系统具有操作便捷，性能优越使用安全可靠、外形美观、耐用、移动方便等特点。是供电企业、大型电力企业、冶金、发电厂、铁路等需要电力维修部门的必备的设备。
本产品采用先进的微电子芯片处理技术、触摸屏控制及无手动操作，操作简单明了。全部测试参数设定后自动进行测试，无需人工干预。

       二、主要技术参数
       1、输入电压：AC三相四线/50HZ
       2、输入电流：86.6A
       3、输出电压：AC:0-430V
       4、显示方式：7寸高清触摸彩屏及4位LED数显表
       5、操作方式：自动模式、手动模式、
       6、精度：0.5%
       7、保护：电流、电压
       8、保护方式：过流保护、过压保护、三相电压不平衡保护

       三、操作说明
       注：本测试系统采用自动模式（触摸屏控制）、手动模式（按钮控制）。

       触摸屏控制自动操作：

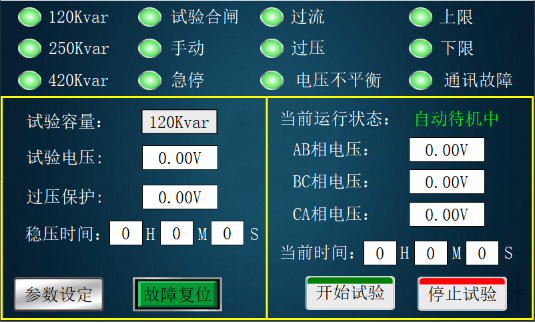

       1、按相关试验规程连接好测试线，合上电源，系统开机进入主界面，如图1：

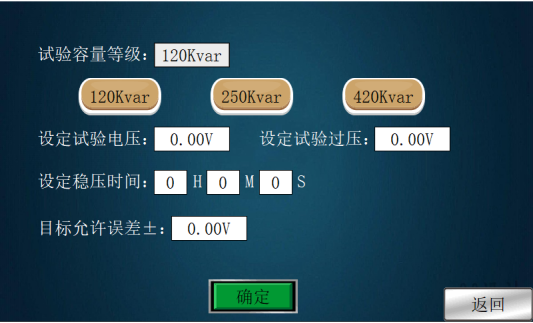

       2、将设备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮，进入参数设定界面，如图2：

       ①：选择试验容量等级：点击对应容量的按钮。
       ②：设定试验电压。（根据试验所需电压输入，最大430V）
       ③：设定试验过压。（必须大于试验电压值，最大440V）
       ④：设定稳压时间。（设定对应时间，到达试验电压后开始稳压计时，计时结束后自动降压归零，本设备允许稳压时间不＞1小时）
       ⑤：目标允许误差。（试验电压到达允许误差内开始稳压计时。）
       ⑥：设定好参数后，点击确定返回主界面。
       ⑦：点击触摸屏的“开始试验”按钮，设备自动合闸升压至目标电压后开始稳压，稳压结束后会自动降压归零，并且分闸。
       ⑧：如果试验过程中，出现过压、过流、三相不平衡、通信故障、系统会自动中断试验，并且对应的故障灯亮起。
       ⑨：故障排除后，按下“故障复位”按钮，才能再次开始试验。

       手动模式（按钮操作）
       ①：接好测试线，接通电源后，打开电源开关。
       ②：将设备面板上“手动/自动”旋钮转到手动模式。
       ③：选择相应的试验容量按钮（ “120Kvar”、 “250Kvar”、 “420Kvar”）按下。绿灯亮起代表已启动。
       ④:按下“试验合闸“按钮，警灯亮起，按下“升压”按钮，观察试验电压表上电压显示，将电压升压至试验所需电压后，开始稳压（手动没有稳压计时器，需人工计时），稳压结束后，按下“降压”按钮，将电压降至0V，然后按下“功能复位”按钮，试验分闸。
       ⑤：试验过程中，如出现“过流报警”，检查完故障后，按下“功能复位”按钮，可复位报警。


      四、装箱清单
      1、试验说明书                               1份
      2、产品合格证                               1份
