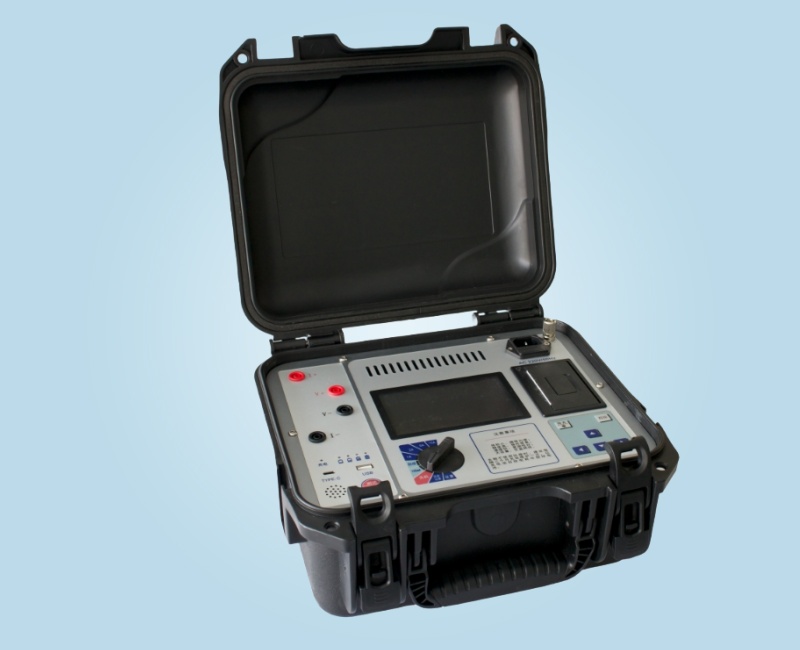

WXJD-10D接地导通测试仪（10A）

★ 常规用途

电⼒设备的接地引下线与地⽹的可靠、有效连接是设备安全运⾏的根本保障。接地引下线是电⼒设备与地⽹的连接部分，在电⼒设备的⻓时间运⾏过程中，连接处有可能因受潮等因素影响， 出现接点锈蚀、甚⾄断裂等现象，导致接地引下线与主接地⽹连接点电阻增⼤，从⽽不能满⾜电⼒规程的要求，使设备在运⾏中存在不安全隐患，严重时会造成设备失地运⾏。因此在《防⽌电⼒⽣产重⼤事故的⼆⼗五项重点要求》中，明确提出接地装置引下线的导通检测⼯作应每年进⾏⼀次。

接地导通电阻测试仪是我公司研制的⼀种⾃动化程度很⾼的便携式测试仪，⽤于变电站内各个电⼒设备接地引下线之间的导通电阻值的测量。仪器采⽤⾼性能单⽚机控制，可实现测试过程智能化，具有体积⼩，携带⽅便，操作简单，精度⾼，测试速度快，复测性好，读数直观，是符合规程要求的理想专⽤仪器。

★ 安全事项

1、本仪器户内、户外均可使⽤，但应避免⾬淋、腐蚀⽓体、尘埃、⾼温等场所使⽤。

2、使⽤本仪器前⼀定要认真阅读本⼿册。

3、仪器的操作者应具备⼀般电⽓设备或仪器的使⽤常识。

4、本仪表属⾼精密仪表，应避免剧烈振动。

5、对本仪器的维修、维护和调试应由专业⼈员进⾏。

6、测试完毕后⼀定要等放电报警声停⽌后再关闭电源，拆除测试线。

7、测试过程中，禁⽌移动测试夹。

8、在有可疑的故障时，请勿操作。如怀疑本产品有损坏， 请与本公司维修⼈员联系进⾏检查，切勿继续操作。

9、由仪器主机内携带⼤容量电池，请勿拆机，由此可能带来爆炸⻛险。

10、请使⽤电⼯专⽤绝缘⼿套进⾏接线操作，防⽌感应电危及⼈⾝安全。

★ 功能特点

1、适⽤于各种接地引下线导通电阻测量。

2、输出电流⼤，输出电压安全，测量范围⼴。

3、整机由⾼速芯⽚控制，⾃动化程度⾼，操作简单。

4、采⽤全新的锂电池供电，电流档位多，测量时间短，最⾼输出电流可达10A，输出电压不⼤于12V， 电阻测量范围可达1mΩ ~ 100 Ω。

5、具有⾃动判定、⾃动锁定阻值并保存功能， ⽆需⼈⼯判断。

6、具有⾃动测量功能，可根据负载⾃动选择最优电流档位。

7、保护功能完善，能可靠保护反电势对仪器的冲击。

8、具备语⾳播报功能，测试完毕后⾃动播报电阻值。

9、背光LCD显示屏，阳光下更清晰。

10、⾃带掉电存储功能，可存储100组历史测试数据，可随时查阅。

11、配备蓝⽛接⼝，⽀持BLE 4.0协议蓝⽛传输。

12、体积⼩、重量轻、⽆需额外供电，适合户外移动作业。

★ 技术参数
