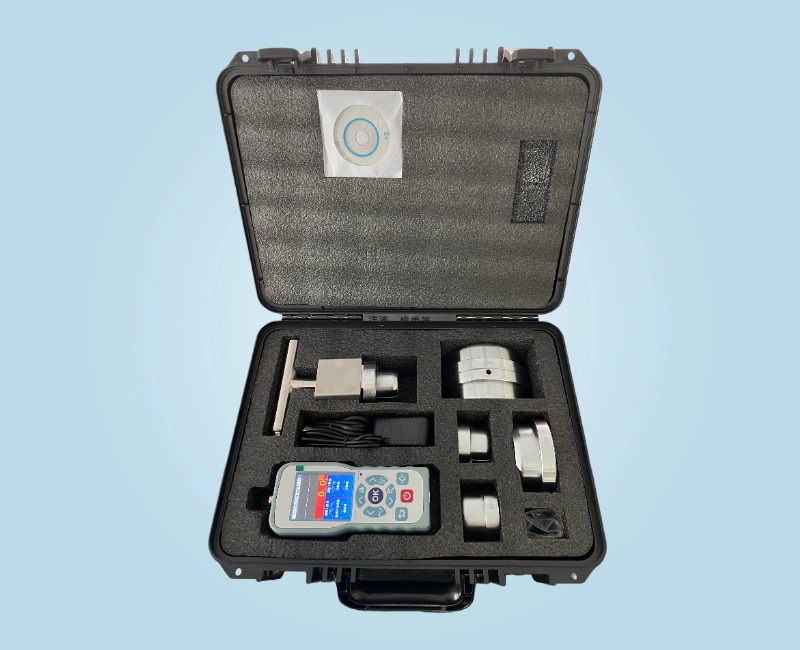

WXCZ-405 便携式隔离开关触指压力测试仪

一、产品概述

WXCZ-405 便携式隔离开关触指压力测试仪适用于高低压隔离开关、梅花触头、SF₆负荷开关、高压固体绝缘柜和低压抽屉式开关柜主回路接插件等的触头接触压力的测量。与现有的间接测量方法相比，本测试仪具有测量直观准确，测量时不需交流电源，操作简便快捷等优点。

该测试仪广泛应用在上述开关触头的制造厂、高低压开关柜生产厂以及各种高低压开关和开关柜的运行现场。开关触头的接触压力是主回路导电性能好坏的重要判定参数，是主回路隔离触头在运行时能否耐受冲击电流，满负荷运行时温升是否合格的重要影响因素。

触头接触压力的变化受弹簧材料及其加工工艺、开关装配精度、使用环境、负载性质和工作频度等多方面因素的影响。为了保证开关触头性能长期稳定可靠，定期检测主回路触头接触压力是保证生产安全的重要措施。

二、特点与用途

1、采用高精度测量传感器

2、高硬度夹头压头变形量小，使用更可靠

3、单点称重抗偏载强

4、测量空间6-25mm超宽范围设计

5、信号传送采用航空插头设计，使用更便捷

6、信号显示端可配置手持仪表使用

三、产品介绍

1、2.8寸TFT真彩色显示屏；方向按键、显示屏幕可180°翻转；

2、内置实时时钟；USB数据接口，支持热插拔；

3、峰值、实时值、和测试过程曲线同屏显示，可监控和追溯测试全过程；

4、断裂报警值、断裂报警死区/上下限偏差值自由设定；断裂/限内/限外，报警任意选择；达到报警值后，蜂鸣器、显示屏同时提示报警，标配两路集电极开路式电平输出，可以直接驱动直流12V继电器或电磁阀等执行机构，每路驱动电流50mA，使用输出口时，请连接电源适配器使用。

5、三种单位N、kg、lb自动换算，并可自动换算强度单位kpa；

6、具有峰值保持功能、峰值自动解除及解除时间可设定；

7、可永久保存100组测试报告和曲线，测试报告内容有测试时间、峰值、谷值平均值等，追溯测试全过程；并可通过上位机软件导出报告和曲线对应的源数据。

8、可任意设置无操作自动关机、自动背光等省电功能；

9、中/英切换；内置图文说明、各种操作直观明了；

10、通过PC配套专用的测试软件，可无限存储、传递、追溯测试曲线数据；

11、可选配定各尺寸测试头。

四、产品参数
