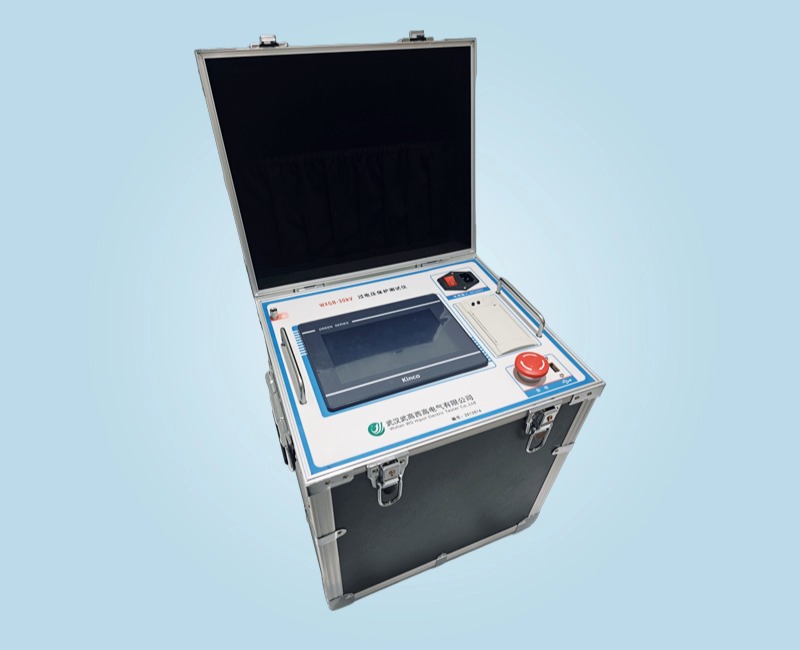

WXGB-30KV 过电压保护测试仪

过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。

WXGB-30KV 过电压保护测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个控制箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。

一、技术指标

1.输出电压0-30KV（有效值）；  输出电流0-25mA

2.检测放电方式：波形检测和电流检测

3.准确度： 电压: ±（读数×2%+0.1）     电流： ±（读数×2%+0.1）

4.高压切断时间：小于0.2秒

5.电压分辨率：0.1KV       电流分辨率：0.1mA

6. 输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

7. 打印机：热敏微型打印机

8.环境温度：-10℃～50℃           相对湿度：<90%

二、性能特点

1.仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。

2.全触摸液晶显示屏，超大全图形操作界面,每个过程都非常清晰明了。操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。

3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预。

4.一体化机型，内附高压电源，便于现场测试，减少现场接线。

5.高压保护：试品短路、击穿或高压电流波动，能以断路方式高速切断输出。
