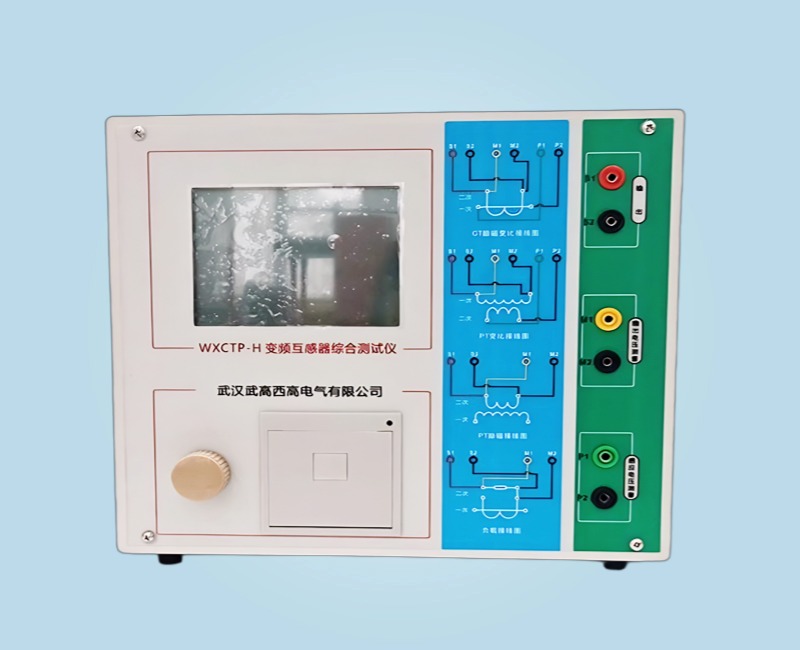

WXCTP-H 变频互感器综合测试仪

WXCTP-H 变频互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型 CT、PT 测试仪器。装置采用高性能 DSP 和 FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

一、主要技术特点

1)   可进行电流互感器励磁特性试验、匝数比检测、比差与角差校验、极性校验、二次绕组电阻测量、二次负荷测量、5%和 10%误差曲线测量、CT 暂态特性测试与分析、CT 铭牌自动推断、拐点电压/电流、准确限值系数、剩磁系数、准确级、饱和及不饱和电感等 CT 参数的测量。

2)   可进行电压互感器励磁特性、匝数比、极性、二次绕组电阻、二次负荷测量。

3)   测试满足各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

4)    自动给出拐点电压/电流、10%（5%）误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数（Ts）、剩磁系数（Kr）、饱和及不饱和电感等CT、PT 参数。

5)   支持 U 盘转存资料，可以通过标准的 PC 进行读取，并生成 WORD 报告。

6)    自带微型快速打印机。

7)    自动检测接线，接线错误报警提示。

8)   现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

9)   基于先进的变频法测试 CT/PT 伏安特性曲线和 10%误差曲线,输出最大仅 180V的交流电压和 12Arms(36A 峰值)的交流电流，能应对拐点高达 45KV 的 CT 测试。

10) 测试满足 GB1208（IEC60044- 1）、GB16847(IEC60044-6)  、GB1207 等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

11) 测试简单方便，一键完成 CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式。

12) 全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

13) 5.7 寸图形透反式 LCD ，阳光下清晰可视。

14) 采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

15) 面板自带打印机，可自动打印生成的试验报告。

16) 装置可存储 1000 组测试数据，掉电不丢失。

17) 易于携带，装置重量<8Kg。
