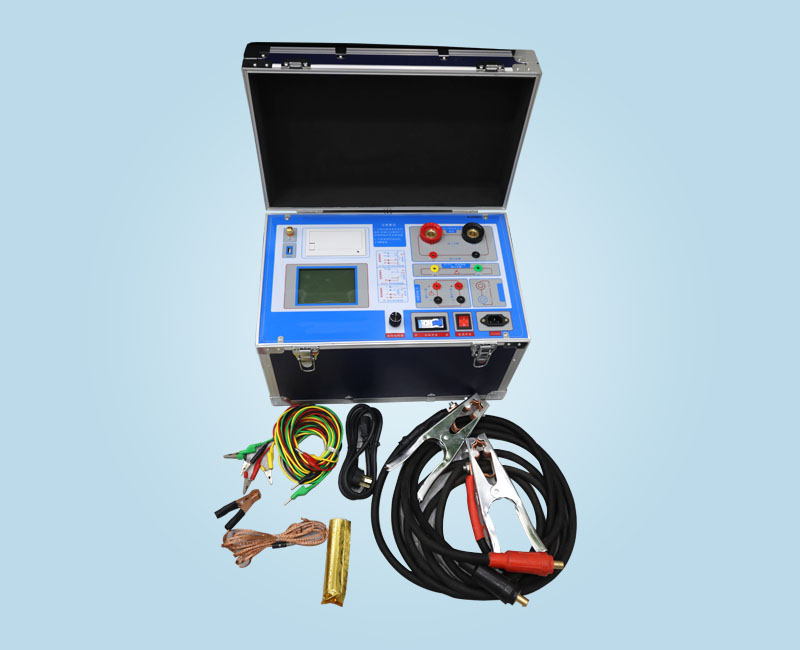

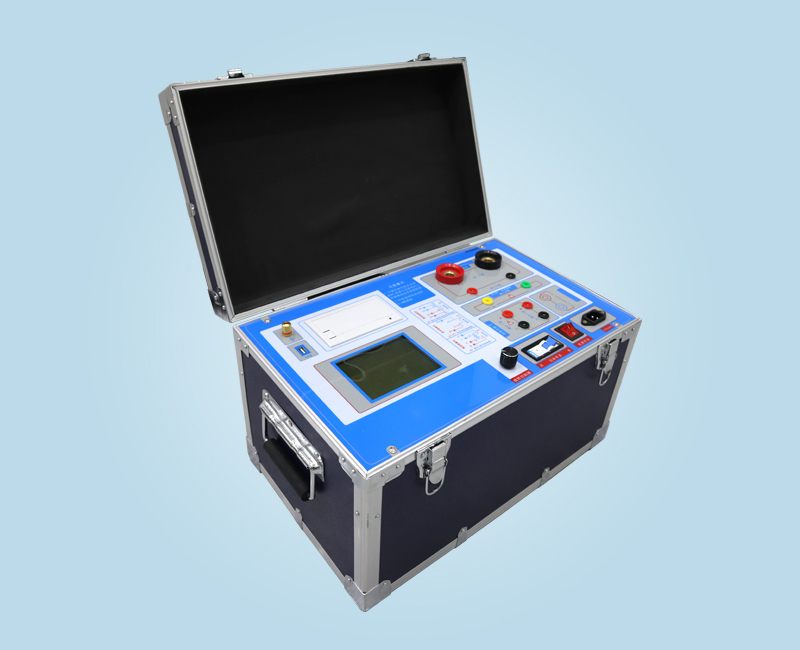

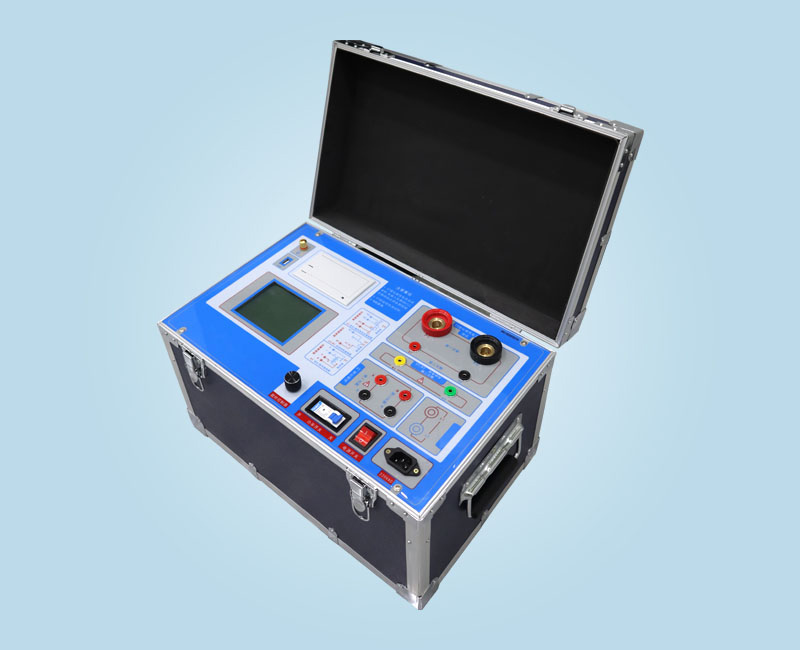

WXFA-D1 互感器综合测试仪

★ 产品用途

WXFA-D1 互感器综合测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

仅需进行简单的数字设定：设定互感器的额定参数，仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。使用极为简单的操作和接线方法以实现互感器的测量，极大的降低了工作强度和提高了工作效率，方便现场开展互感器的测量工作；快捷、简单、精确、方便 。

输出电压高、容量大：

★伏安特性试验：单机最大输出电压高达1000V；可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：最大电流输出高达600A。整机功率3KVA，设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。调压分辨率最小可以达到0.0045V

功能全面：

★ 可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”、“二次负荷”，“二次回路”，“二次耐压”和退磁功能。

★ 测试满足GB1208、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

★ 7寸彩色触屏自带中文输入法，可输入中文编号。

★ 界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。

★ 带有大容量存储器，可存储4000组测试数据，数据掉电永不丢失；

★ 试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。

★ 拐点自动计算功能；具有完善的数据查询、浏览、打印、删除功能；自带日期/时间功能。

★单机一体化，重量轻，仅重22Kg，方便携带，便于流动试验。

★ 产品特点

• 支持检测CT和PT

• 满足 GB1207、GB1208等规程要求.

• 无需外接其它辅助设备，单机即可完成所有检测项目.

• 自带微型快速打印机、可直接现场打印测试结果.

• 采用智能控制器，操作简单.

• 大屏幕液晶，图形化显示接口.

• 按规程自动给出CT/PT（励磁）拐点值.

• 自动给出5%和10%误差曲线.

• 可保存3000组测试资料，掉电后不丢失.

• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

• 小巧轻便≤22Kg，非常利于现场测试.
