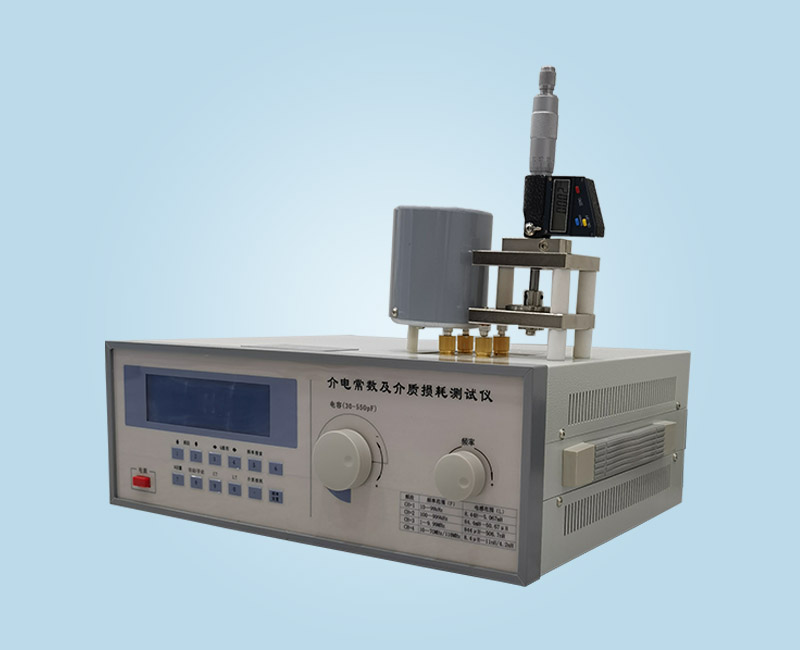

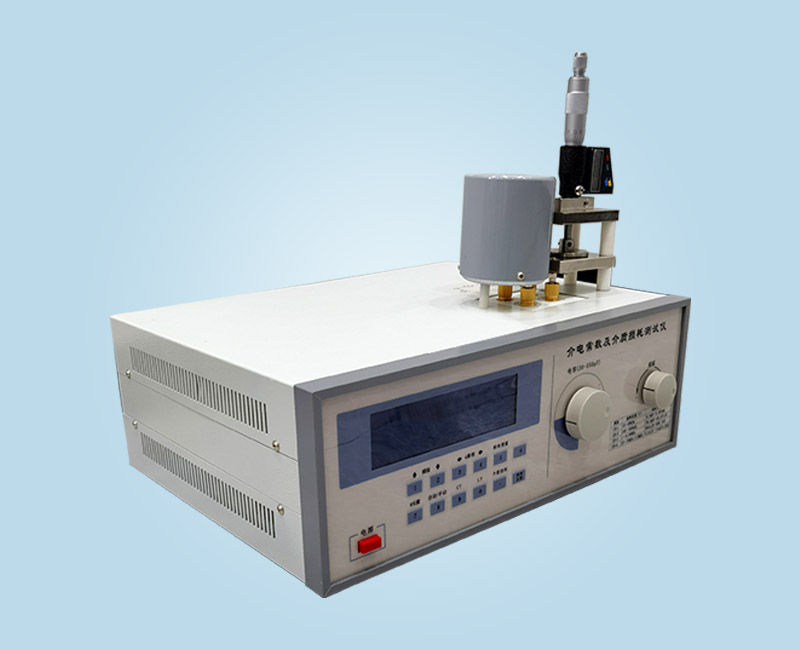

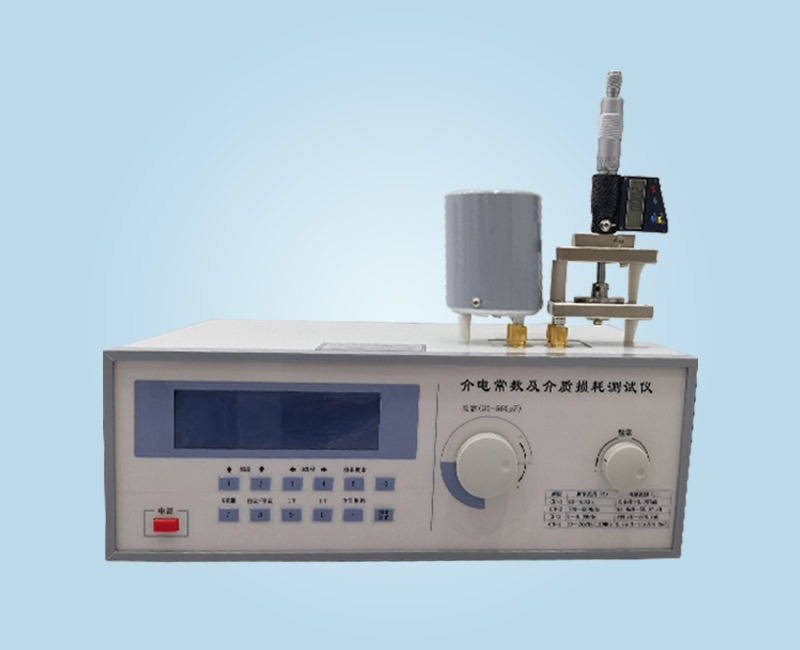

WXJD-Z 介电常数及介质损耗测试仪
产品分类： 变压器测试仪
WXJD-Z 介电常数及介质损耗测试仪采用数字液晶显示，是通过GB1409中的Q表法测试固体/液体绝缘材料介电常数及介质损耗因数的分析仪器。测试频率上限达到目前国内高的160MHZ。双扫描、双测试，全参数液晶显示。
订购热线：151-0279-6561（微信同号）
立即咨询产品介绍
WXJD-Z 介电常数及介质损耗测试仪采用数字液晶显示，是通过GB1409中的Q表法测试固体/液体绝缘材料介电常数及介质损耗因数的分析仪器。测试频率上限达到目前国内高的160MHZ。双扫描、双测试，全参数液晶显示。该设备主机采用了较低的台式机箱，面板采用PC丝印面板，美观大方。
产品参数
| 项目/型号 | WXJD-ZA | WXJD-ZB | WXJD-ZC |
| 信号源 | DDS数字合成信号 | ||
| 频率范围 | 10KHZ-70M | 10KHZ-110 | 100KHZ-160 |
| 信号源频率覆盖比 | 7000:1 | 11000:1 | 16000：1 |
| 采样精度 | 11BIT | 12BIT | |
| 信号源频率精度 | 3X10-5±1 个字，6位有效数 | ||
| Q值量程分档 | 1~1000 自动/手动量程 | ||
| Q分辨率 | 30、100、300/1000 自动换挡或手动换挡 | ||
| Q测量工作误差 | 4位有效数，分辨率0.1 | ||
| 电感测量范围 | <5% | ||
| 电感测量误差 | 1nH~8.4H;分率0.1 | 1nH~140mH;分辨率0.1 | |
| 电容直接测量范围 | <3% | ||
| 调谐电容误差分辨率 | 1pF~2.5uF | 1pF~25uF | |
| 主电容调节范围 | ±1pF或<1% | ||
| 谐振点搜索 | 30~540pF | 17~240pF | |
| 自身残余电感扣除功能 | 自动扫描 | ||
| 大电容值直接显示功能 | 有 | ||
| 介质损耗直读功能 | 有 | ||
| 介质损耗系数精度 | 有 | ||
| 介质损耗测试范围 | 万分之一 | ||
| 介电常数直读功能 | 有 | ||
| 介电常数精度 | 0.0001-1 | ||
| 介电常数测试范围 | 千分之一 | ||
| LCD显示参数 | 0-1000 | ||
| 准确度 | F, L , C ,Q, L ,C ,波段等 | ||
| Q合格预置范围 | 150pF以下±1pF ; 150pF以上±1% | ||
| 环境温度 | 0 ℃±40℃ | ||
| 消耗功率 | 约25W | ||
| 电源 | 220V±22V ,50Hz±2.5Hz | ||
| 极片尺寸 | ≥15mm | ||
| 极片间距可调范围 | ≥15mm | ||
| 材料测试厚度 | 0.1-10mm | ||
| 央具插头间距 | 25mm±0.01mm | ||
| 夹具损耗正切值 | ≤4X10-4（1MHz） | ||
| 测微杆分辨率 | 0.001mm | ||
| 测试极片 | 材料测量直径中38mm/50mm,厚度可调≥15mm | ||
