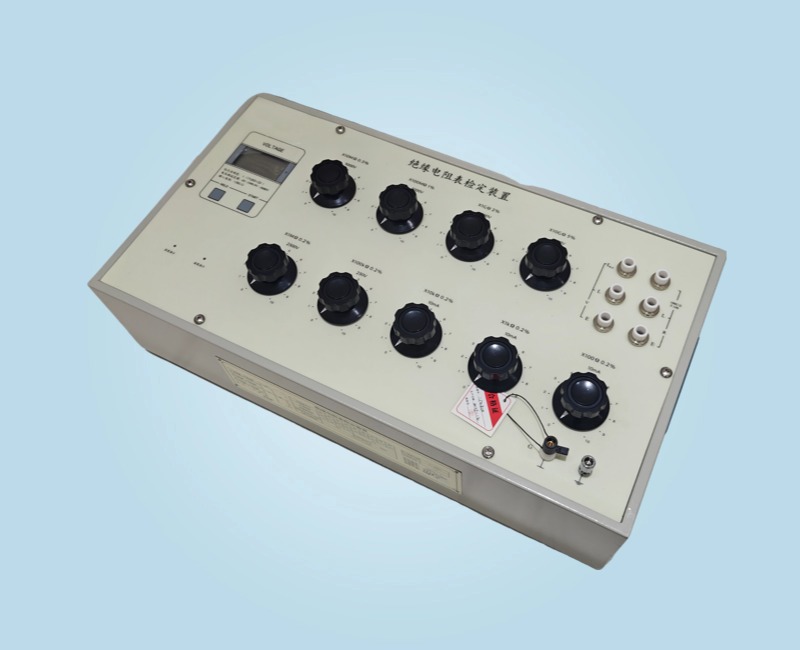

WX119-8 兆欧表检验装置
产品分类： 绝缘及接地电阻测试仪
一、概述WX119-8 兆欧表检验装置是根据JJG622-1997《绝缘电阻表（兆欧表）检定规程》，JJG1005-2005《电子式绝缘电阻表检定规程》，JJG1072-2011《直流高压高值电阻器检定规程》之要求设计制造的新型绝缘 电阻表检定装置。各项指标均符合各检定规程的要求。它不仅适用于对各种型号、不同规格的国产、进口绝缘电阻表（兆欧表
订购热线：151-0279-6561（微信同号）
立即咨询一、概述
WX119-8 兆欧表检验装置是根据JJG622-1997《绝缘电阻表（兆欧表）检定规程》，JJG1005-2005《电子式绝缘电阻表检定规程》，JJG1072-2011《直流高压高值电阻器检定规程》之要求设计制造的新型绝缘 电阻表检定装置。各项指标均符合各检定规程的要求。它不仅适用于对各种型号、不同规格的国产、进口绝缘电阻表（兆欧表）及同类仪器仪表的检测，而且可分别兼作直流标准高阻箱、高输入内阻直流高压表、接地电阻仪拖动装置使用。
为满足不同层次、各行各业用户的需要，我厂生产的检定装置已形成系列化、多样化，可根据贵单位的实际情况选择配置。
二、技术指标
2.1 兆欧表检验装置指标
表 1 兆欧表检验装置指标
步进盘阻值 (Ω) | ×1011 | ×1010 | ×109 | ×108 | ×107 | ×106 | ×105 | ×104 | ×103 | ×102 |
步进盘位数 | 1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
准确度等级 | 10 | 5 | 2 | 1 | 0.5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
额定电压 ( 电流 ) | 5000V | 5000V | 5000V | 5000V | 5000V | 2500V | 250V | 10mA | 10mA | 10mA |
兆欧表端电压测试仪指标
2.2 标称使用条件
温度：20℃ ±5℃ 湿度：≤75%RH
2.3 贮存、运输条件
温度：-10℃ ~55℃ 湿度：≤ 90%RH
表 2 兆欧表端电压测试仪指标
量程（V） | 自动量程 ( 四位半直读显示） |
测量范围（V） | 0~1999.9V~5000V |
最大允许误差 | ±(1%RD+2D) |
输入电阻 | 20GΩ±10% |
电源 | 9V（6F22 层叠电池一节） |
2.4兆欧表检定装置未列指标均符合 JJG1072-2011 之要求。
2.5 体积、重量
表 3 体积、重量
产品型号 | 外形尺寸（mm） | 重量（kg) |
WX119-8 | 620×320×150 | 10 |
