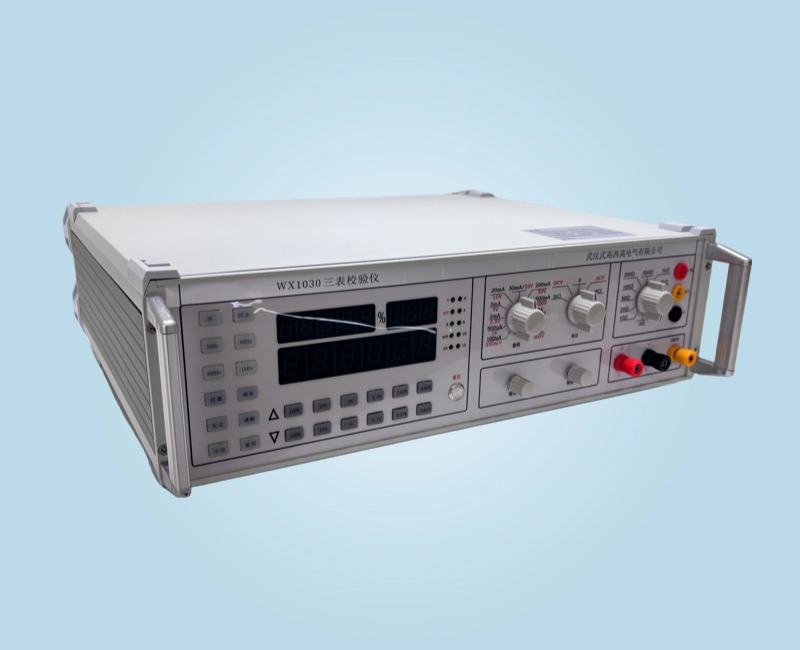

WX1030 三表校验仪

一、概述

WX1030三表校验仪是智能化交、直流标准电压、电流标准源。三窗口同时显示输出值、百分比和量程值。可根据需要细分量程，并选择相应的步进量。幅值调节可选择按键或模拟（编码器）单独调节，也可以按键和模拟同时配合调节，使用非常方便；

仪器具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。 适用于检定、校验、修理四位半以下数字万用表、电压表和电流表，以及各种0.2级以下指针式万用表、交、直流电压表和电流表；亦可作为高稳定度测试电源，配合高等级标准表使用，校对0.1级电流表和电压表。橡胶软按键，手感好更耐用。本仪器加装USB接口与计算机连接可实现数据传输和打印。

二、主要功能

2.1、六位LED数字显示，输出值按实际值和百分比两种方式显示。

2.2、按键调节输出值的增减，方便检测数字式仪表。调节模式有按量程的百分比调节和按键对应显示位数调节(位调)两种。

2.3、模拟调节输出值的增减，方便检测指针式仪表。模拟采用编码器调节。

2.4、也可在按百分比调节或位调模式下配合模拟编码器随意调节。

2.5、交、直流电压输出范围为0～1050V。

2.6、交、直流电流输出范围为0～24A。

2.7、供选择的交流频率为五种：市电同步、50Hz、60Hz(59.7Hz)、400Hz、1kHz（晶振振荡频率稳定）。

2.8、输出超载自动保护、手动复位。

2.9、交流50Hz输出可选择市电同步，减小被检表的拍频影响。

2.10、钳形表测量：配用本厂标准线圈，可测量0～1000A的钳形电流表，误差＜0.3%。

三、技术性能

3.1、稳定性： AC < 满量程的0.01% / 5分钟    DC < 满量程的0.005% / 5分钟

3.2、交流失真度： < 0.5%

3.3、直流纹波系数：< 0.05%（输出直流电压大于1V）

3.4、输出频率及准确度：市电同步、50Hz、60Hz(59.7Hz)、400Hz、1kHz ；准确度< 0.5%+0.1Hz

3.5、输出电压、电流及中值电阻的范围及准确度应符合下表的参数（23℃±2℃，输出值大于10%量程，50Hz不稳时可用60Hz）

3.6、电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；

3.7、工作环境： 工作环境的温度5℃～35℃，相对湿度<80%

3.8、工作时间： 连续

3.9、外形尺寸：155（高）×490（宽）×460（深）单位： mm

3.10、重量：约 15kg
