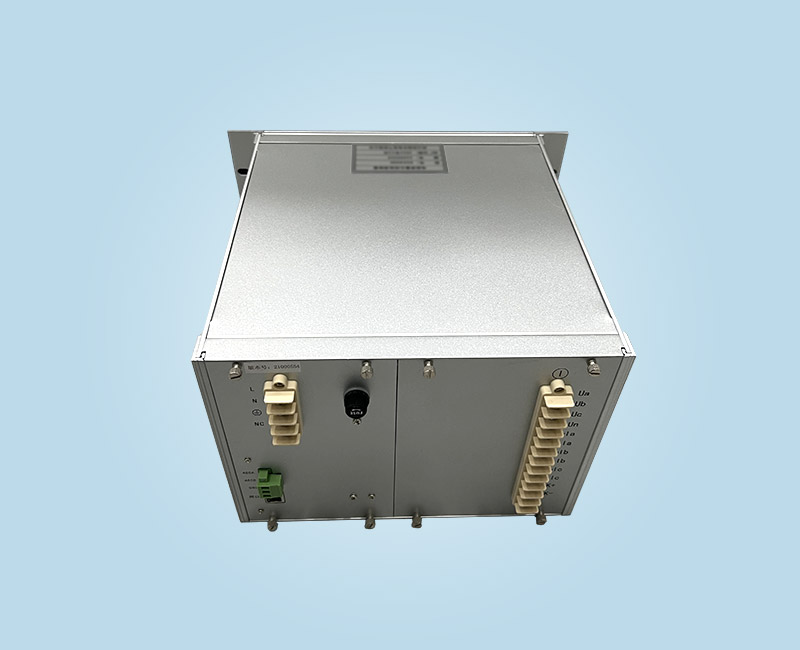

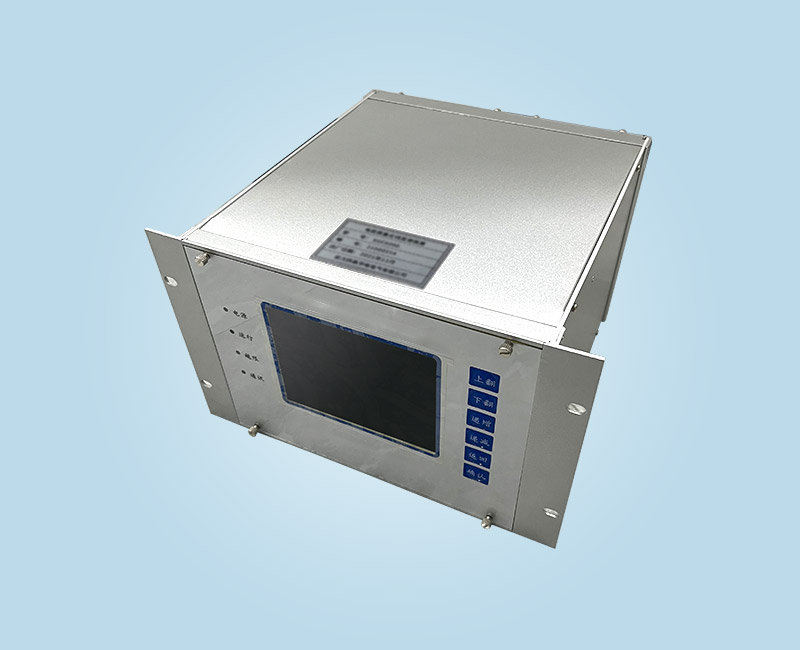

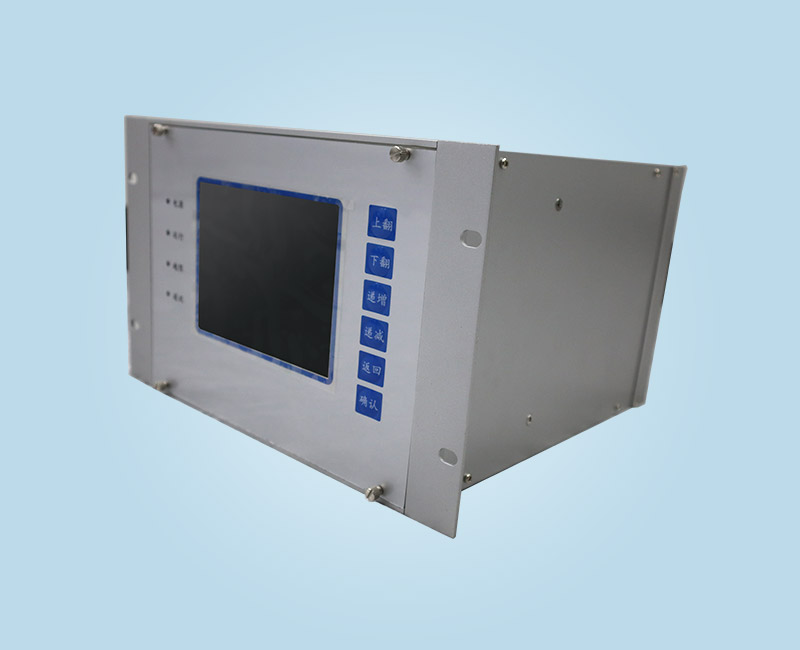

WXE8000 电能质量在线监测装置

1. 仪器特点：

n 安全可靠

电压输入采用高电压隔离模块,电流输入采用高精度电流互感器使输入信号和测量系统安全隔离。大大提高了WXE8000 的抗干扰能力。

n 使用方便

采用中文界面，简洁的按键操作，用户使用更方便。

n 精度高

符合国标A 类仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。

n 软件功能强

采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使WXE8000 适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

n 通讯接口(RS-232/485，网口)

WXE8000 电能质量在线监测装置通常采用RS232转RS485通讯。如需通过以太网通讯，需要合同中另行规定。

针2：RS232的发送端

针3：RS232的接收端

针5：RS232的接地端

n 测试参数多

系统频率、三相电压不平衡度、电压偏差、频率偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、视在功率、有功功率、无功功率、2-63次谐波、50次间谐波、功率因数、暂态录波、闪变等电能质量国标规定的参数。

n 大容量存储

在线式电能质量监测装置内置512M 内存，以5分钟为单位存储数据，可以连续存储一年的历史数据。

2．主要用途:

n 测量分析公用电网供到用户端的交流电能质量，其测量分析：电压偏差、频率偏差、三相电压不平衡度、电网谐波、间谐波。

n 应用小波变换测量分析非平稳时变信号的谐波。

n 测量分析各种用电设备在不同运行状态下对公用电网电能质量。

n 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数。

n 在线式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使XGE8000 可广泛地应用于输配电、电力电子、电机拖动等领域。

3．测试量程及技术指标：

n 频率测量

测量范围：40～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.

测量误差: ≤0.02Hz

n 输入电压量程：10-400V

n 输入电流量程：5A

n 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.

n 基波电压和电流之间相位差的测量误差：≤0.5°

n 谐波电压含有率测量误差：≤0.1％

n 谐波电流含有率测量误差：≤0.2％

n 三相电压不平衡度误差：≤0.2％

n 电压偏差误差：≤0.2％

n 功率偏差：≤0.5％
