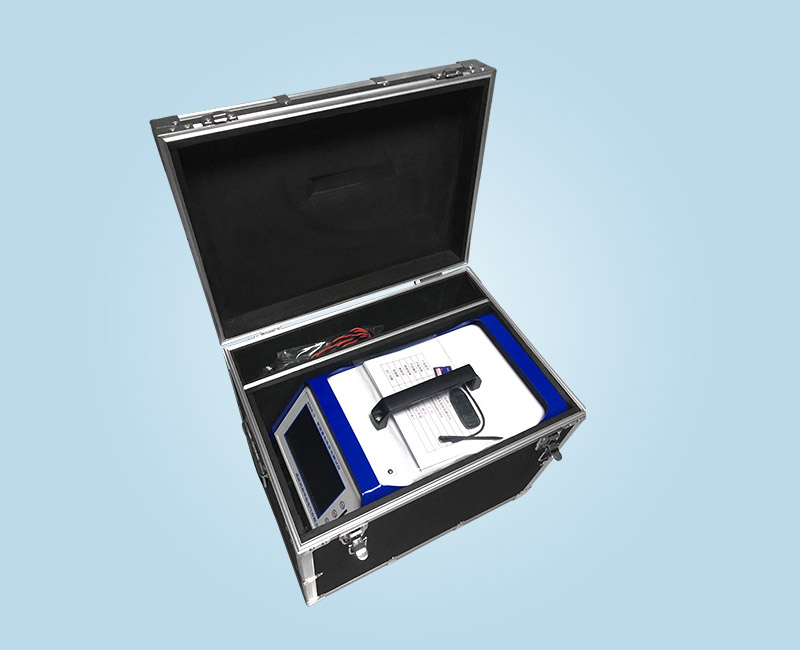

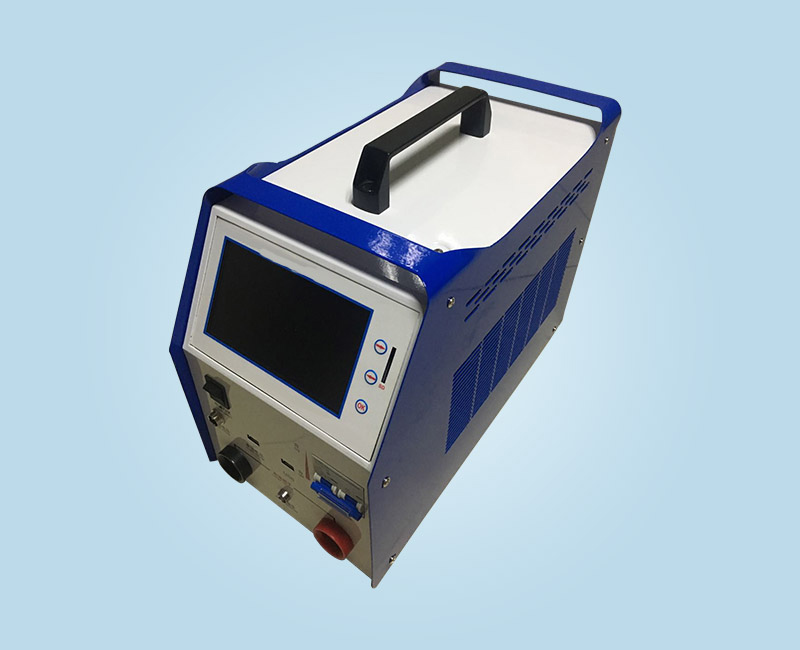

WXKR-II 智能蓄电池放电测试仪

产品分类: 蓄电池检测仪器

具备蓄电池快速容量测试、在线监测及容量核对测试三大功能于一体的产品,集成化程度高、体积小巧、功能完善。 是集我们多年之生产经验,博采众长,摒弃华宠,突出实用,功能全面。

订购热线:15172499955

立即咨询

 产品介绍

        WXKR-II 智能蓄电池放电测试仪简介:主要用于电信、移动、联通、电力直流行业的后备电源铅酸蓄电池的放电测试,具备蓄电池快速容量测试、在线监测及容量核对测试三大功能于一体的产品,集成化程度高、体积小巧、功能完善。 是集我们多年之生产经验,博采众长,摒弃华宠,突出实用,功能全面。具有操作简便、安全高效、实时测量数据和曲线、界面友好、可与PC联机、工作可靠性高、小巧轻便等特点

 产品特性

1、 具有对蓄电池组进行内阻测试、容量评估功能。

2、 具有对蓄电池组多项指标性能进行在线监测的功能:在电池组处于在线放电、均充、浮充状态下,可对电池组以及每个单体电池进行实时在线监测,监测内容包括:电池整组电压、每一节单体电池电压、电池组充放电电流、电池组监测时间、电池组充放电容量等指标。

3、 具有快速准确鉴定蓄电池优劣的功能。

具有对电池组按照多种放电率进行核对放电试验,准确得知电池的真实容量的功能;在线补偿式放电功能,在放电全部过程中实现动态补偿,保证电池组真正的恒流放电。

4、利用设备在线放电过程当中,实时监测每一个单体电池的电压;

5、对整组电压为24V/48V/110V/220V/380V,单体电压为2V、6V和12V的电池组进行测试,用户可以选择设置单体电压类型。单体电压监测模块,有线无线可选。

6、在做容量放电试验时可同时设置四个放电终止条件:①整组电压终止条件;②单体电压终止条件;③放电时间终止条件;④放电容量终止条件。也可根据需要人为终止正在进行的测试过程;

7、 7寸彩色触摸屏。

8、 操作简单方便:全部采用模块化界面,良好的人机对话功能,操作简单,流程清晰,每一个界面及操作步骤都有简洁提示,从根本上避免了错误操作。

9、 仪表可对主要测试结果直接进行柱状图和曲线分析及曲线对比功能。对电压曲线可连续进行放大、缩小,便于观察。 无需上传PC机也能清晰分析数据。

10、放电参数模板功能,直接调用预置参数即可放电测试。智能判别程序,可智能判断单体是否脱落,若单体脱落则不会中断测试。输入端过压保护,LCD提示,蜂鸣器告警; 过流保护,LCD提示,蜂鸣器告警;电池电压极性反接保护,LCD提示,蜂鸣器告警;

11、完备的通讯功能,具有RS232通讯接口与SD卡接口。数据传入计算机,进行入库管理,可进行长期的历史数据保存和分析;利用SD卡传递数据,随时测试随时保存,轻巧便携,安全可靠。

12、测试仪主机采用监控部分与功率部分一体化设计,功率部分采用新型高功效器件。

13、采用新型特殊的低热高效负载材料和先进的控制技术,保证了较高的恒流精度。

14、仪表具有并机功能还可外挂负载,使得仪器可以测试各种大容量电池。

15、强大的PC软件分析功能:提供数据管理、打印、分析、报表统计、自动生成测试报表、报告的功能。 对电压曲线可连续进行放大、缩小,便于观察。快速查找历史纪录。

16、具有自动测试保护功能:当在测试过程当中,检测到整组或者单体电池异常时,则自动终止测试,防止对电池造成过放电,避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。

17、测试完毕,自动显示全部计算结果,并根据具体测试数据,提供维护建议。

 技术指标

选取48V/150A,48V/300A和220V/30A,220V/60A为样本)

特    性

技术参数

型    号

  WXKR-4815

 WXKR-4830

  WXKR-2203

  WXKR-2206

单体电压测量类型

2V/6V/12V

2V/6V/12V

2V/6V/12V

2V/6V/12V

单体电压测量范围

2V:0~4V

6V:0~8V

12V:0~15V

2V:0~4V

6V:0~8V

12V:0~15V

2V:0~4V

6V:0~8V

12V:0~15V

2V:0~4V

6V:0~8V

12V:0~15V

单体电压分辨率

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

整组电压测量范围

0~60V

0~60V

0~285V

0~285V

整组电压分辨率

0.01V

0.01V

0.01V

0.01V

电压测试精度

0.5%




放电电流工作范围

2~150A可连续设置,150A以上以上可定做或并机或加过负载

2~300A可连续设置,300A以上可定做或并机或加过负载

2~30A可连续设置,30A以上可定做或并机或加过负载

2~60A可连续设置,60A以上以上可定做或并机或加过负载

恒流放电电压范围

40~56V

40~56V

180~280V

180~280V

放电电流控制精度

0.1A

0.1A

0.1A

0.1A

电流测试精度

1%




工作电压

AC 220V±15%

(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

散热方式

强风冷制

强风冷制

强风冷制

强风冷制

通讯方式

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

显示方式

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

外型

长440×宽225×高300mm

长480×宽225×高410mm

长440×宽225×高300mm

长480×宽225×高410mm

重量

小于10.5Kg

小于13Kg

小于10.5Kg

小于13Kg
