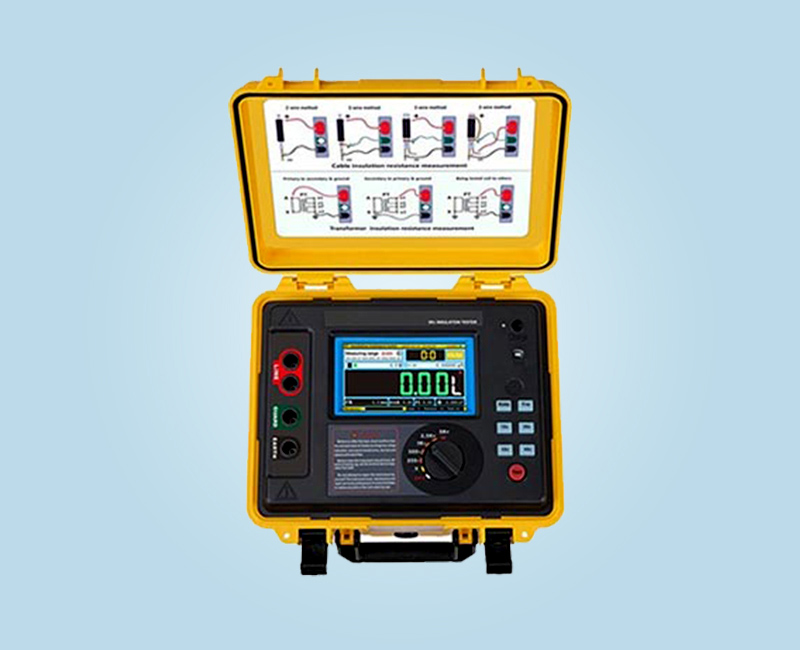

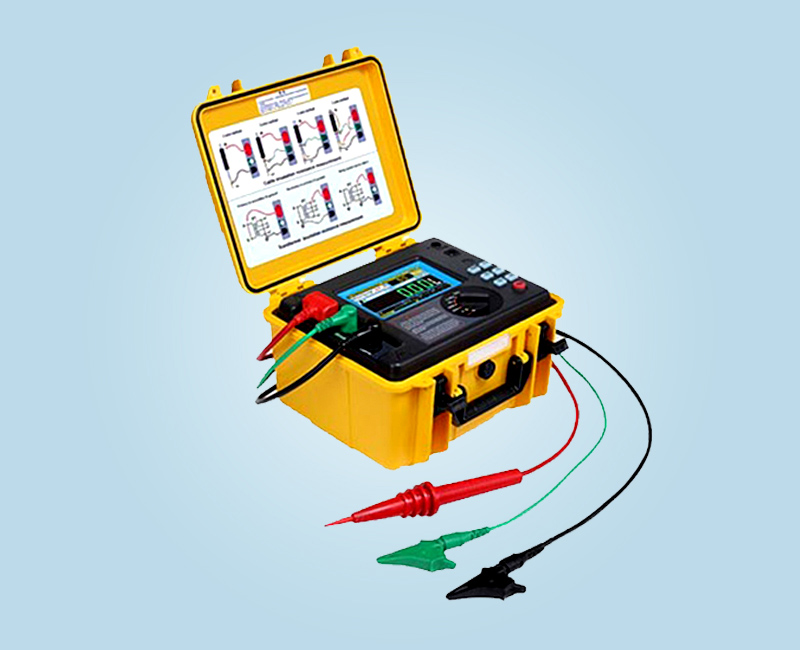

WX3127系列高压绝缘电阻测试仪
产品分类: 绝缘及接地电阻测试仪
★产品介绍WX3127系列高压绝缘电阻测试仪量程宽广,分辨率高,操作便捷,坚固耐用,准确可靠、性能稳定,抗干扰能力强。仪表具有绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);斜坡测试(RAMP);滤波测试(10S、20S、30S、40S四种选择);电压测试(V);电流测试(nA),电压监视器,测试计时器等功
订购热线:15172499955
立即咨询★ 产品介绍
WX3127系列高压绝缘电阻测试仪量程宽广,分辨率高,操作便捷,坚固耐用,准确可靠、性能稳定,抗干扰能力强。仪表具有绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);斜坡测试(RAMP);滤波测试(10S、20S、30S、40S四种选择);电压测试(V);电流测试(nA),电压监视器,测试计时器等功能。仪器应用于电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。
★ 产品特征
1. 绝缘电阻测试(IR),极化指数测试(PI),吸收比测试(DAR)。
2. 斜坡测试模式(RAMP),滤波测试模式(FR)。
3. 电压监视器功能,自动监测被测物带电电压。
4. 测试计时器功能,自动记录测试时间。
5. 自动关机功能,自动放电功能,测试后自动释放被测物的充电电荷。
6. 大尺寸触摸彩屏。
7. 双层外壳结构,坚固耐用,防护等级IP65。
8. 大容量充电锂电池组19V 5200mAh。
★ 型号类别
产品型号 | 额定电压 | 绝缘电阻量程 | 输出短路电流 |
WX3127 | 250V, 500V, 1KV, 2.5KV, 5KV | 0.5MΩ ~ 2.00TΩ | >5mA |
WX3127B | 250V, 500V, 1KV, 2.5KV, 5KV, 10KV | 0.5MΩ ~ 5.00TΩ | >5mA |
★ 技术参数
功能 | 绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR); 滤波器功能(4种时间选择10S、20S、30S、40S)。 电压测试(V);电流测试(nA)。 |
电源 | 可充电锂电池5.2Ah |
输出电压精度 | (5%~10%)±10V |
斜坡测试模式 | 以预设电压的10%为步进量测试,直至预设电压 |
滤波测试模式 | 10S、20S、30S、40S四种选择 |
电压测试 | 范围:AC/DC:0V~1000V;精度±5%rdg±3V |
电流测试 | 范围:0.01nA~5mA;精度±5%rdg±0.5nA |
电压监视器 | 监测被测物电压,监测测试后的放电状态,电压大于36V时禁止测试,保护仪表及操作人员 |
测试计时器 | 自动记录测试时间,计时范围:0s~9999s |
存储功能 | 自动存储带有日期时间的测试数据,共1000组 |
上传功能 | 通过USB通讯线,把存储的测试数据上传到电脑。 |
电池电量显示 | 有电池电量显示,电池电压低时提醒及时充电 |
自动关机功能 | 开机15分钟后自动关机 |
仪表尺寸 | 280mm x 260mm x 160mm |
仪表质量 | 4400g (含电池) |

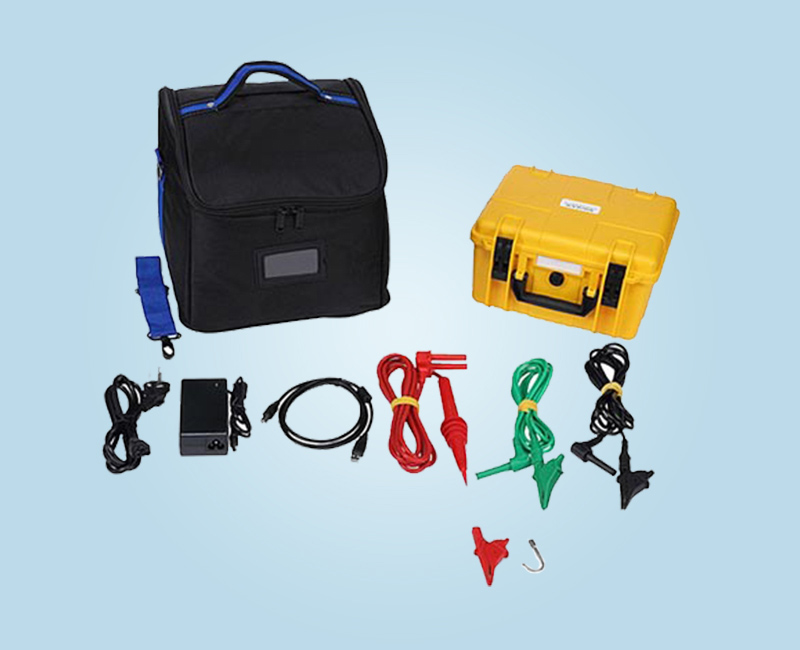

测试线 | 黑色,绿色,红色高压测试线各1个(红线配鳄鱼夹1个、挂钩1个), |
保护等级 | 合上盖子IP65,打开盖子IP40 |
工作环境 | -20℃~50℃;80%Rh |
储存环境 | -25℃~65℃;80%Rh |
绝缘电阻 | 50MΩ(1000v)(测试线路与外壳间) |
耐压 | AC 3Kv 50Hz 1min(测试线路与外壳间) |
适合安规 | IEC61010-1,IEC61326-1 |
