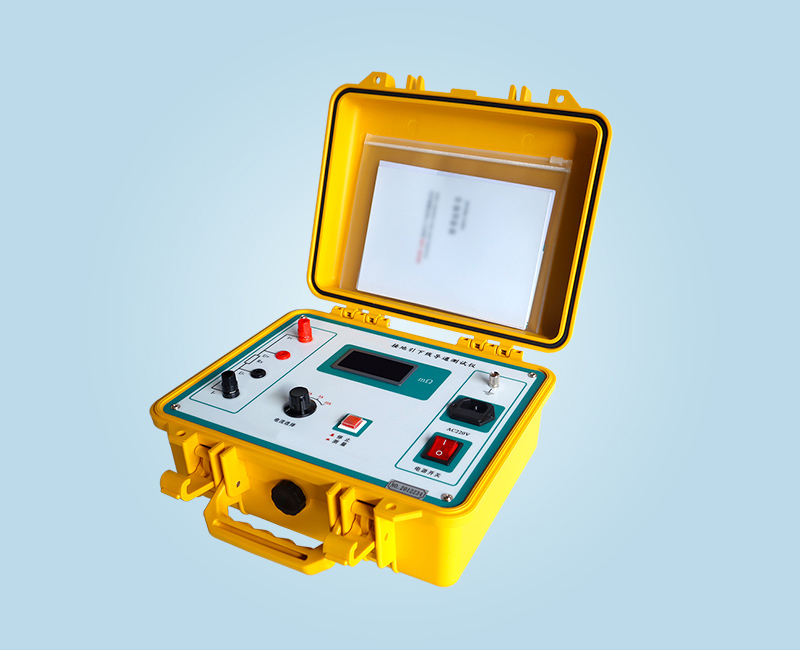

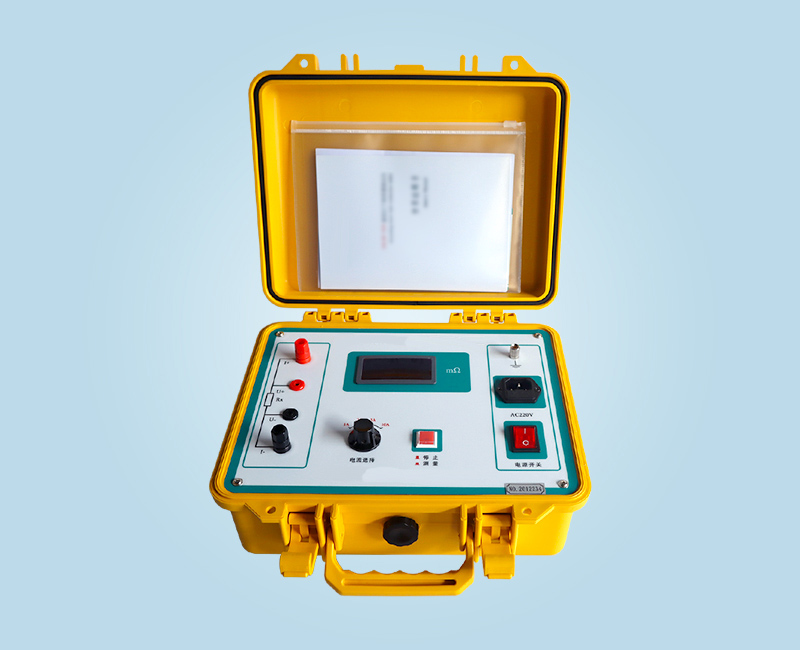

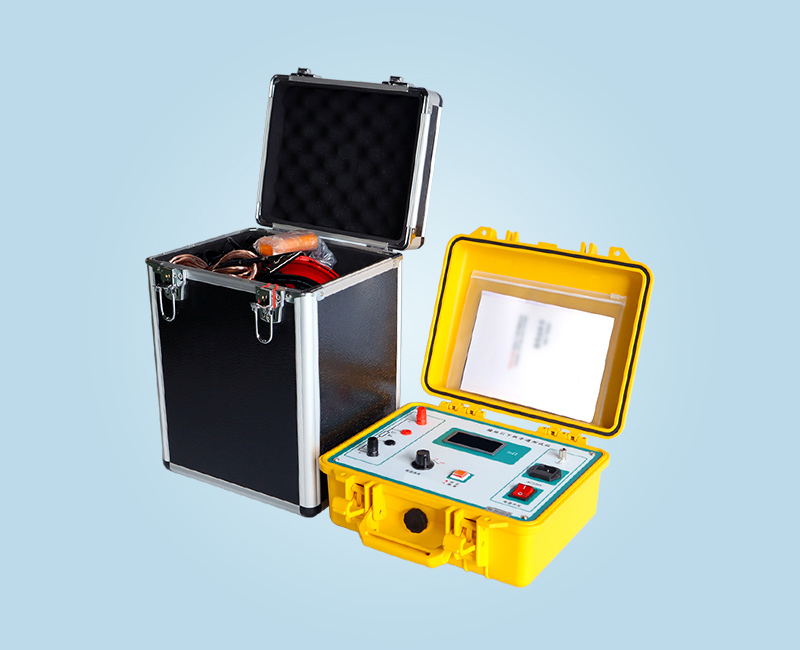

WXJD-10A接地引下线导通测试仪

产品分类: 绝缘及接地电阻测试仪

适用于适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,同样适用于低阻值电阻的测量。电力设备的接地下线与地网的可靠、有效连接是设备安全运行的根本保障。

订购热线:15172499955

立即咨询

★ 产品介绍

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期对接地装置进行电气完整性测试是很有必要的。

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量,仪器分辨率为1mΩ,准确度不低于1.0级。我公司依据此标准研制的XGJD-10A接地引下线导通测试仪是一种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性测试,其各项技术指标均达到或优于相关标准要求。仪器操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用仪器,大大方便了试验项目的开展,提高了工作效率。

★ 产品介绍

WXJD-10A接地引下线导通测试仪适用于适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,同样适用于低阻值电阻的测量。

性能特点

(1) 电源技术:采用新电源技术,输出10A电流,能长时间连续工作,可以有效的击穿触头氧化膜,得到良好的测试结果。

(2) 抗干扰能力强:在严重干扰条件下,液晶屏后一位数据能稳定在±1个字范围内,读数稳定,重复性好。

(3) 使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能。

(4)  操作简单只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示,读数直观,重复性好

(5)  携带方便:采用便携式设计,体积小、重量轻。面板与机箱成一体结构,具有很好的抗震性


技术参数

测量范围:1~1999mΩ

测量精度:±(0.5%+2d)

测量半径:50米

分 辨 率:1~1999mΩ

显示方式 :LCD背光显示

测试电流:DC 1A、2A、5A、10A 四个固定电流档位

工作方式:连续

工作电源:AC220V±10%  50Hz

工作环境:温度- 10℃~40℃   湿度:≤80 %RH

尺寸/重量:300×270×200 mm3 / 5kg
